Aplikacje z wykorzystaniem PST

Zawór, jako jedno z urządzeń kluczowych dla bezpieczeństwa procesu nie może ulec awarii, stąd w przeszłości dokonywano szeregu czynności prewencyjnych jedynie podczas konserwacji układu. Czynności te odbywały się jedynie podczas przerw
w działaniu instalacji i wiązały się wykonaniem FST (Full Stroke Test).

Pełne przesterowanie zaworu może doprowadzić do zatrzymania się procesu, a co za tym idzie – przestoju całej instalacji, co jest bardzo kosztowne i niepożądane.

Zestawy zaworowo-napędowe oferowane przez naszą firmę, eliminują potrzebę wykonywania przeglądu układu zaworowo-napędowego podczas przestoju instalacji. Rozbudowując sterowanie o funkcję PST (Partial Stroke Test) uzyskujemy możliwość diagnostyki, nie przerywając procesu. Pozwala to na skrócenie czasu potrzebnego na konserwację instalacji oraz podnosi bezpieczeństwo systemów zautomatyzowanych.

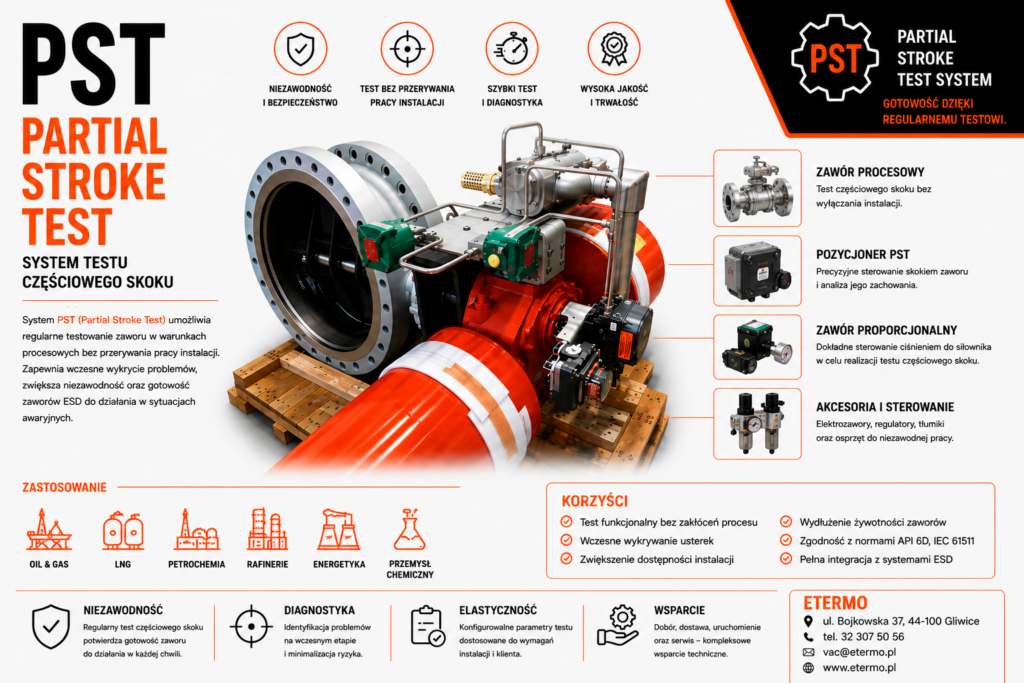

Układy PST (Partial Stroke Testing)

Inteligentne systemy testowania zaworów bezpieczeństwa ESD

ETERMO projektuje i produkuje układy PST (Partial Stroke Testing) umożliwiające okresową weryfikację sprawności zaworów bezpieczeństwa ESD bez konieczności wyłączania instalacji technologicznej.

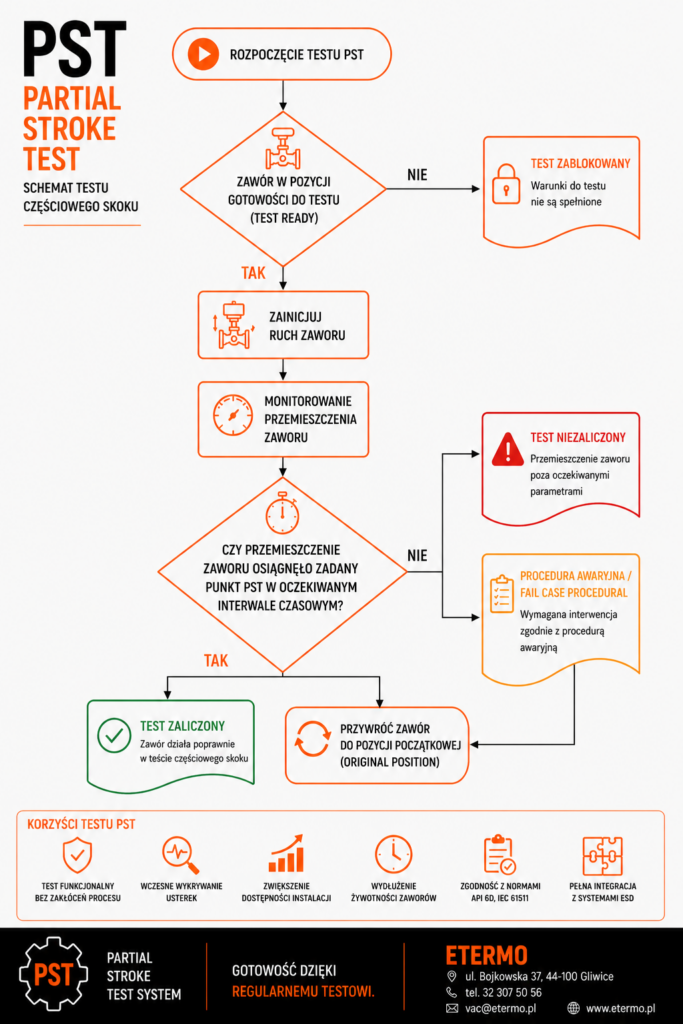

Rozwiązania PST pozwalają na wykonanie kontrolowanego częściowego ruchu zaworu, potwierdzając gotowość układu do zadziałania w sytuacji awaryjnej, przy jednoczesnym zachowaniu ciągłości procesu produkcyjnego.

Kompetencje ETERMO

• Projektowanie układów PST pod wymagania klienta
• Prefabrykacja kompletnych paneli sterowania
• Integracja z siłownikami pneumatycznymi Scotch-Yoke
• Integracja z systemami ESD i SIS
• Układy redundantne 1oo2 oraz 2oo3
• Elektrozawory bezpieczeństwa ASCO 327
• Pozycjonery PST Rotork, Metso, Emerson
• Testy FAT i SAT
• Dokumentacja wykonawcza i odbiorowa

Kluczowe funkcje

✔ Test częściowego skoku zaworu bez zatrzymywania procesu

✔ Weryfikacja sprawności zaworu ESD

✔ Diagnostyka siłownika i układu sterowania

✔ Zwiększenie poziomu bezpieczeństwa procesowego

✔ Ograniczenie kosztów przestojów instalacji

✔ Zgodność z wymaganiami SIL i IEC 61511

Obszary zastosowań

• Oil & Gas
• Rafinerie
• Petrochemia
• Terminale paliwowe
• Magazyny gazu
• LNG i LPG
• Energetyka
• Instalacje procesowe wysokiego ryzyka

Podstawową przewagą testu PST, nad testem FST jest to, że sprawdzenie niezawodności zaworu odbywa się bez konieczności ingerencji w proces.

Rozbudowując zawór w napęd pneumatyczny lub elektro-pneumatyczny, który ma możliwość wykonywania funkcji PST możemy przetestować funkcjonalność zaworu, bez potrzeby jego zamknięcia. Statystycznie zabieg diagnostyki PST pozwala wykryć około 70% usterek zaworu do których min. należy zablokowanie się kuli/dysku zaworu.

Jedną z najistotniejszych kwestii to poprawne skonfigurowanie i kalibracja zestawu pod kątem wykonywania testów PST.

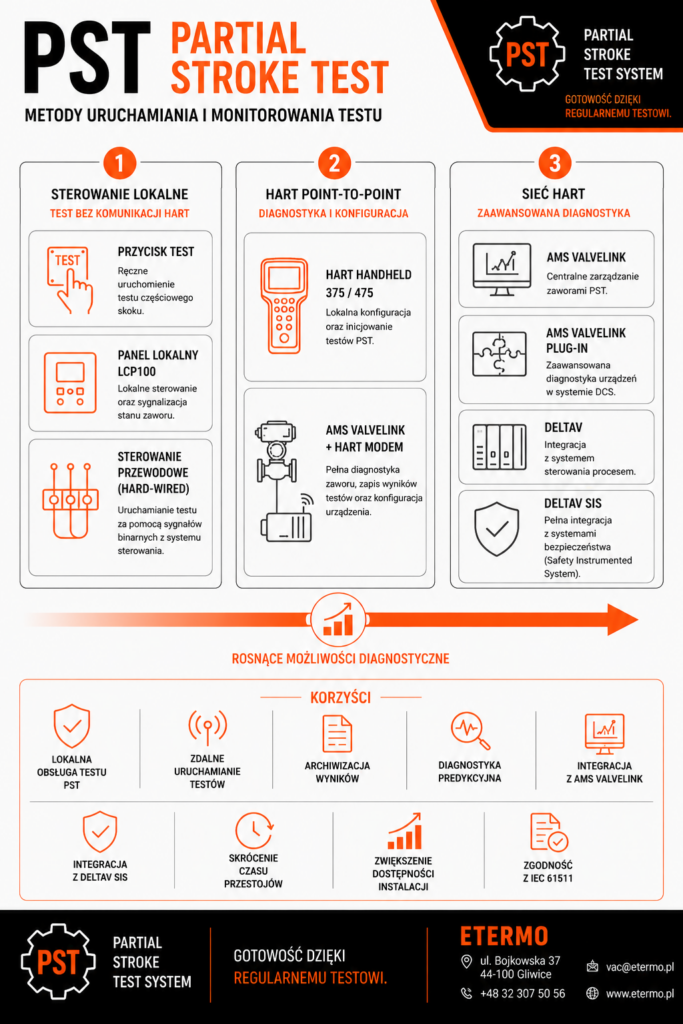

Do zainicjowania testu:

• służy oprogramowanie ValveLink Solo, SnapON (AMS) itp. – można ustawić periodyczne wykonywanie testów PST np. co piątek o 12:00
• można użyć komunikatora (miedzy innymi: 375, 475 oraz TREX’a)
• konsola LCP200 (inicjacja lokalna)

Układy PST są szeroko stosowane w przemyśle petrochemicznym, co wiąże się ze spełnieniem wymagań stawianych
w normach:

• IEC61508
• IEC61511
• ANSI/ISA-84.00.01

Zadbaj o bezpieczeństwo swojego zakładu już dzisiaj! Zadzwoń lub skontaktuj się z jednym z naszych specjalistów.
