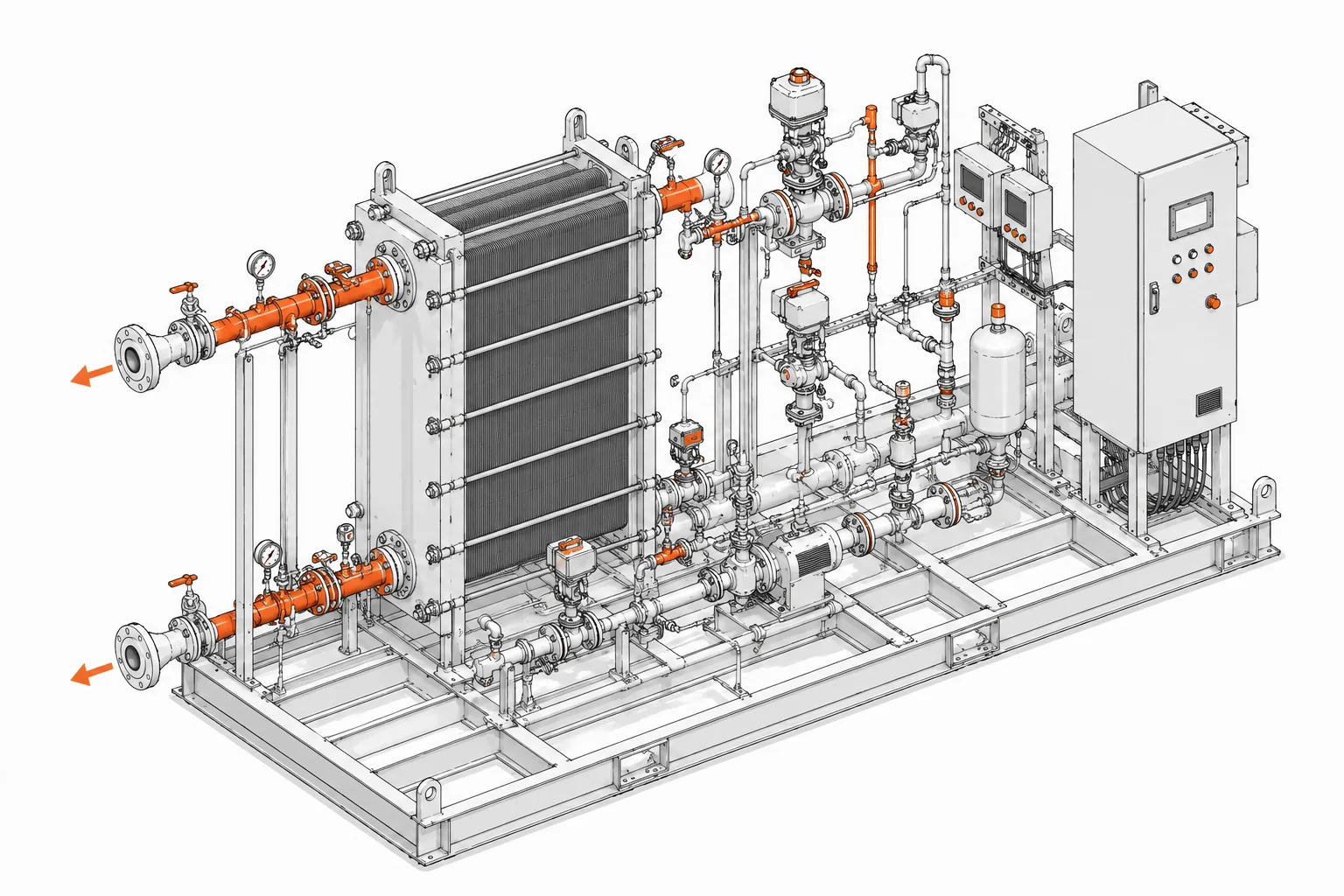

Wymienniki płytowe lutowane Danfoss to kompaktowe, nierozbieralne aparaty do wymiany ciepła w instalacjach ciepłowniczych, chłodniczych, przygotowania CWU, odzysku ciepła i układach technologicznych. Profilowane płyty ze stali nierdzewnej są trwale łączone lutem miedzianym, CoResist® albo stalą nierdzewną, bez uszczelek między płytami.
Dobór wymiennika wymaga bilansu mocy, programu temperatur, przepływów, dopuszczalnych spadków ciśnienia, właściwości mediów, ciśnienia i temperatury obliczeniowej, materiału lutu, liczby przejść oraz rodzaju przyłączy. Konfigurację należy potwierdzić dla konkretnego kodu produktu w obliczeniach Danfoss Hexact.

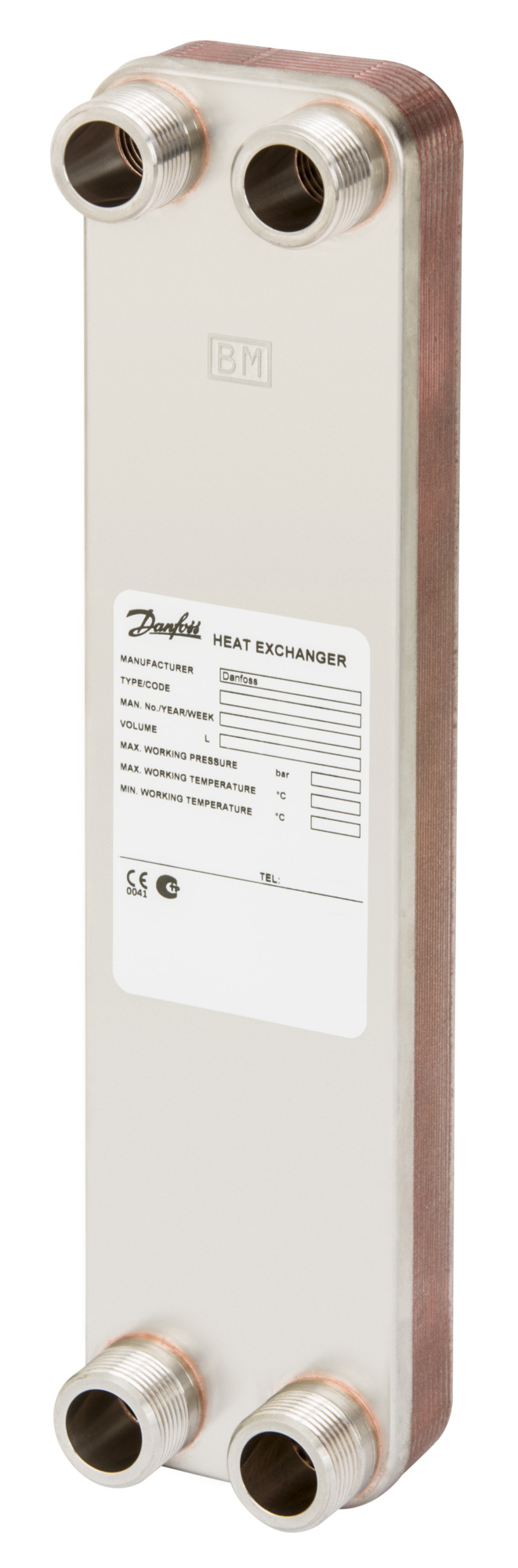

Danfoss XB05 – kompaktowy wymiennik Micro Plate™
Małogabarytowy aparat do węzłów mieszkaniowych, CWU oraz małych obiegów grzewczych i chłodniczych.
- Płyty: stal nierdzewna EN 1.4404 (AISI 316L).
- Geometrie: M, X i H; wykonanie jednoprzebiegowe.
- Przyłącza: gwint G ¾, ISO 228/1.
- Ciśnienie: do 25 bar dla lutu Cu/CoResist®; do 10 bar dla wybranych wykonań StS.
- Temperatura: zależnie od wariantu do −196…+180°C.
Danfoss XB06 – wymiennik dla zmiennego ciśnienia dyspozycyjnego
Jednoprzebiegowy wymiennik do sieci ciepłowniczych, CWU i układów o zmiennej różnicy ciśnienia oraz podwyższonej temperaturze postoju.
- Technologia: Micro Plate™ H+, H i L; dostępne warianty z podwójną ścianką.
- Materiały: płyty 1.4404; lut Cu, CoResist® lub wykonanie StS.
- Ciśnienie: do 25 bar dla Cu oraz do 16 bar dla wybranych wersji CoResist® i StS.
- Media: woda obiegowa i roztwory glikolu po potwierdzeniu zgodności.
- Dobór: liczba płyt i profil kanałów wynikają z mocy i dopuszczalnego spadku ciśnienia.
Danfoss XB12 – wersje jedno- i dwuprzebiegowe
Seria do ciepłownictwa, chłodnictwa sieciowego, CWU i obiegów grzewczych, z możliwością dopasowania profilu płyty do punktu pracy.
- Układ: 1-pass z 4 przyłączami lub 2-pass z 6 przyłączami.
- Geometrie: H, M i L.
- Przyłącza: G 1 lub G 1¼, zależnie od konfiguracji.
- Lut: miedź albo CoResist®.
- Ciśnienie: do 25 bar, zależnie od wykonania.
Danfoss XBDW22H – wymiennik z podwójną ścianką
Wykonanie do układów, w których nie wolno dopuścić do zmieszania mediów pierwotnego i wtórnego. Dwie płyty ze stali nierdzewnej oraz szczelina pośrednia umożliwiają zewnętrzną sygnalizację przecieku.
- Zastosowanie: przygotowanie CWU i instalacje wymagające fizycznej separacji mediów.
- Konfiguracja: 1-pass, 10–48 płyt.
- Przyłącza: G ¾; dostępne końcówki lutowane, spawane i gwintowane.
- Ciśnienie nominalne: PN 16.
- Dopuszczenia: PED i KIWA ATA.
Danfoss XB37 – wymiennik średniej wielkości
Seria do węzłów cieplnych oraz obiegów grzewczych i chłodniczych wymagających większej powierzchni wymiany przy zachowaniu konstrukcji nierozbieralnej.
- Wymiary: około 525 × 119 mm.
- Geometrie: H, M i L.
- Przyłącza: G 1.
- Materiały: stal nierdzewna; lut Cu, CoResist® lub wykonanie StS, zależnie od wariantu.
- Ciśnienie: do 25 bar dla wykonania lutowanego miedzią.

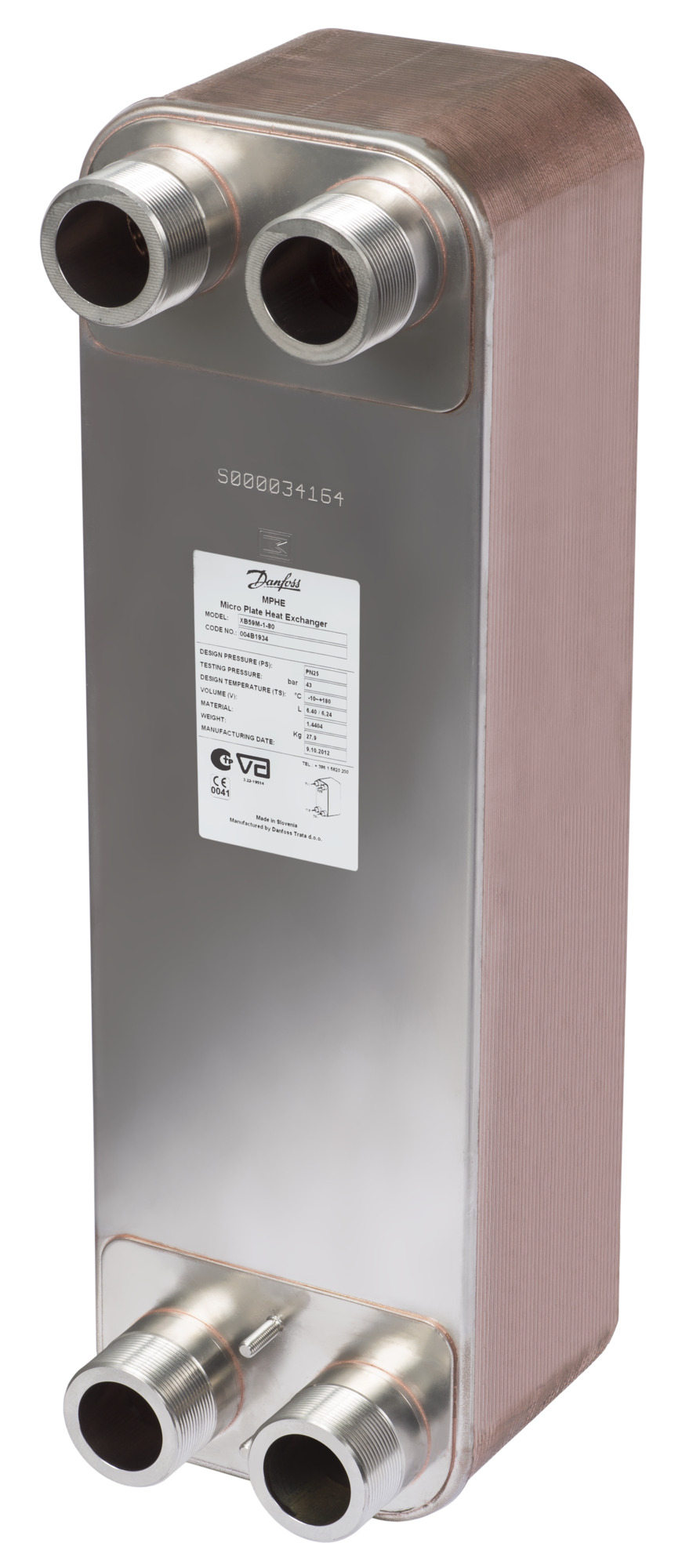

Danfoss XB59 – wymiennik o przyłączach 2 cale
Wymiennik do większych przepływów w instalacjach ciepłowniczych i chłodniczych; profil M ogranicza stratę ciśnienia przy zachowaniu efektywnego transferu ciepła.
- Płyty: stal nierdzewna 1.4404, lutowana miedzią.
- Geometria: M; wykonanie jednoprzebiegowe.
- Przyłącza: G 2, ISO 228/1.
- Ciśnienie: do 25 bar.
- Temperatura: −196…+180°C; woda i roztwory glikolu po potwierdzeniu zgodności.

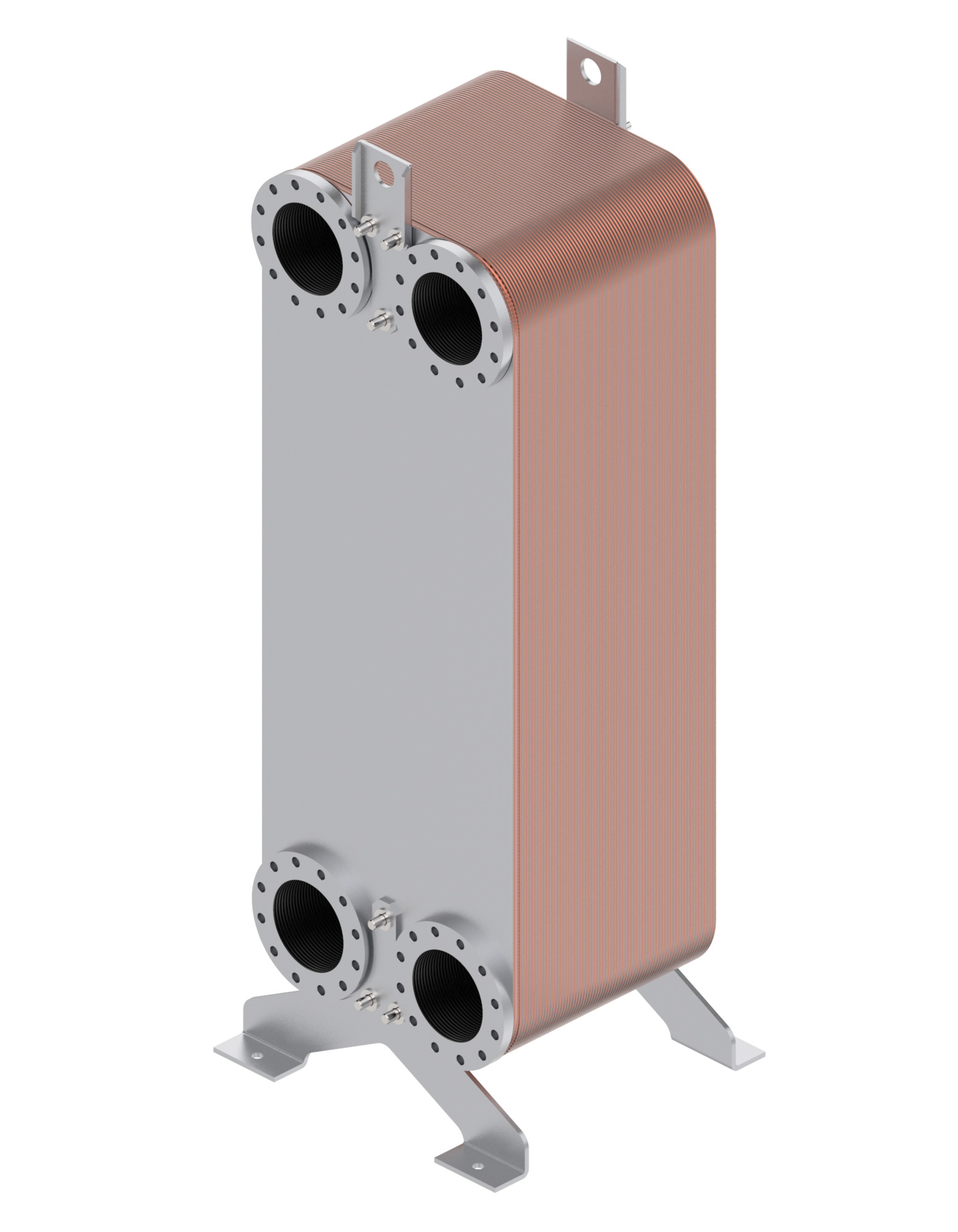

Danfoss XB71 – wielkogabarytowy wymiennik kołnierzowy
Wielkogabarytowa seria Micro Plate™ do dużych węzłów ciepłowniczych, sieci chłodu i instalacji technologicznych o wysokich strumieniach objętości.
- Przyłącza: kompaktowe kołnierze DN 100 zgodne z EN 1092; wymagane przeciwkołnierze Danfoss.
- Liczba płyt: konfiguracje od 50 do 280 płyt.
- Geometrie: H, M i L.
- Materiały: stal nierdzewna 1.4404, lut miedziany.
- Parametry: do 25 bar i −196…+180°C, zależnie od konfiguracji.
