Ciepłomierze ultradźwiękowe Danfoss są przeznaczone do rozliczeniowego i technologicznego pomiaru energii cieplnej w instalacjach ogrzewania, chłodzenia oraz układach skojarzonych. Układ pomiarowy wyznacza energię na podstawie objętościowego strumienia medium i różnicy temperatur mierzonej parą czujników rezystancyjnych.
Dobór ciepłomierza wymaga określenia średnicy nominalnej, przepływu trwałego qp, zakresu temperatury i różnicy temperatur, ciśnienia nominalnego, miejsca montażu na zasilaniu lub powrocie, klasy dokładności oraz sposobu transmisji danych. Dostępne są liczniki kompaktowe dla węzłów mieszkaniowych i budynkowych, wykonania komercyjne oraz rozdzielone układy pomiarowe dla magistral ciepłowniczych dużych średnic.

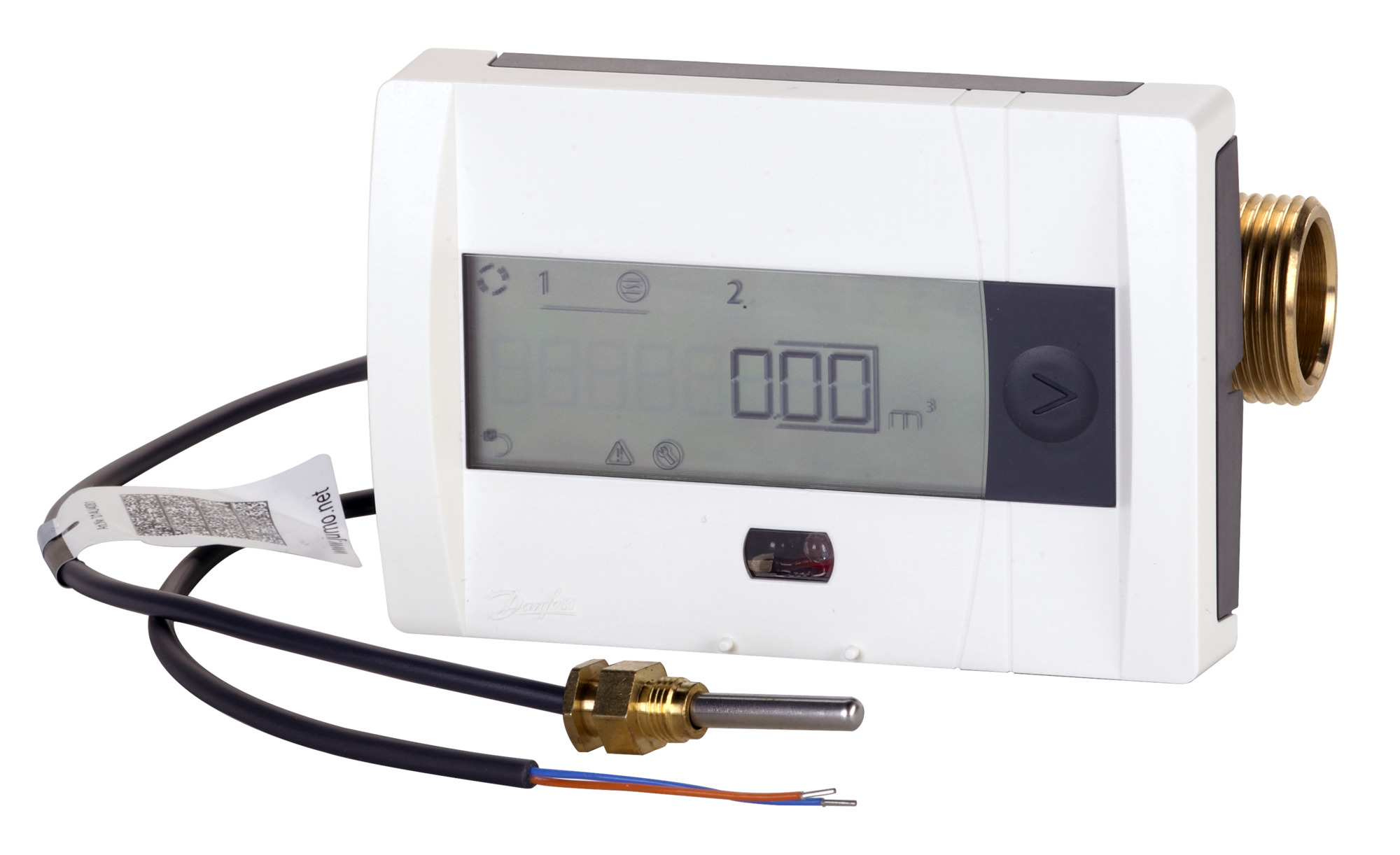

Danfoss SonoSelect 10 – ciepłomierz ultradźwiękowy klasy premium
Kompaktowy licznik energii do instalacji grzewczych, chłodniczych oraz układów ogrzewania i chłodzenia. Wysoka częstotliwość pomiaru przepływu umożliwia stosowanie w węzłach mieszkaniowych z przepływowym przygotowaniem ciepłej wody.
- Zakres średnic i przepływu: DN 15–32; qp 0,6–6,0 m³/h.
- Temperatura i ciśnienie: 5–130°C; PN 25.
- Dokładność: klasa 2 według EN 1434; zatwierdzenie MID dla pomiaru ciepła.
- Czujniki temperatury: para Pt 1000; część przepływowa IP68, przelicznik IP65.
- Komunikacja: M-Bus, Wireless M-Bus OMS i wejścia/wyjścia impulsowe; konfiguracja SonoApp.
Danfoss SonoSafe 10 – kompaktowy ciepłomierz mieszkaniowy
Ultradźwiękowy licznik energii do rozliczeń zużycia ciepła w instalacjach mieszkaniowych i niewielkich węzłach cieplnych. Konstrukcja bez elementów ruchomych ogranicza spadek dokładności wskutek zużycia mechanicznego.
- Zakres średnic i przepływu: DN 15–32; qp 0,6–6,0 m³/h.
- Temperatura i ciśnienie: 5–95°C; PN 16.
- Dokładność: klasa 2 według EN 1434; zatwierdzenie MID.
- Stopień ochrony: czujnik przepływu i przelicznik IP65; czujniki Pt 1000.
- Zasilanie i transmisja: bateria 3,6 V o trwałości do 16 lat albo 230 V; M-Bus, Wireless M-Bus OMS i sygnały impulsowe.
Danfoss SonoMeter 20 – kompaktowy licznik energii
Nowa generacja kompaktowego ciepłomierza do pomiaru energii w wodnych instalacjach grzewczych. Warianty montażowe umożliwiają instalację czujnika przepływu na przewodzie zasilającym albo powrotnym.
- Wykonanie: DN 20, przyłącze gwintowane.
- Przepływ trwały: qp 2,5 m³/h.
- Zastosowanie: pomiar energii cieplnej w instalacjach grzewczych.
- Zasilanie: bateria litowa typu AA.
- Odczyt zdalny: warianty z komunikacją M-Bus.
Danfoss SonoMeter 30 – ciepłomierz do instalacji komercyjnych
Kompaktowy układ pomiarowy z ultradźwiękowym czujnikiem przepływu, parą czujników Pt 500 i przelicznikiem energii. Przeznaczony do budynkowych oraz lokalnych systemów ogrzewania i chłodzenia z odczytem AMR.
- Zakres przepływu: qp 0,6–60 m³/h.
- Przyłącza: gwintowane G 3/4–G 2 oraz kołnierzowe DN 20–100.
- Temperatura i ciśnienie: 5–130°C, krótkotrwale do 150°C; PN 16 lub PN 25.
- Metrologia: MID, klasa 2; dynamika qi:qp 1:100, opcjonalnie 1:250.
- Stopień ochrony: przelicznik i czujnik przepływu IP65; IP67 dla układów grzanie/chłodzenie.

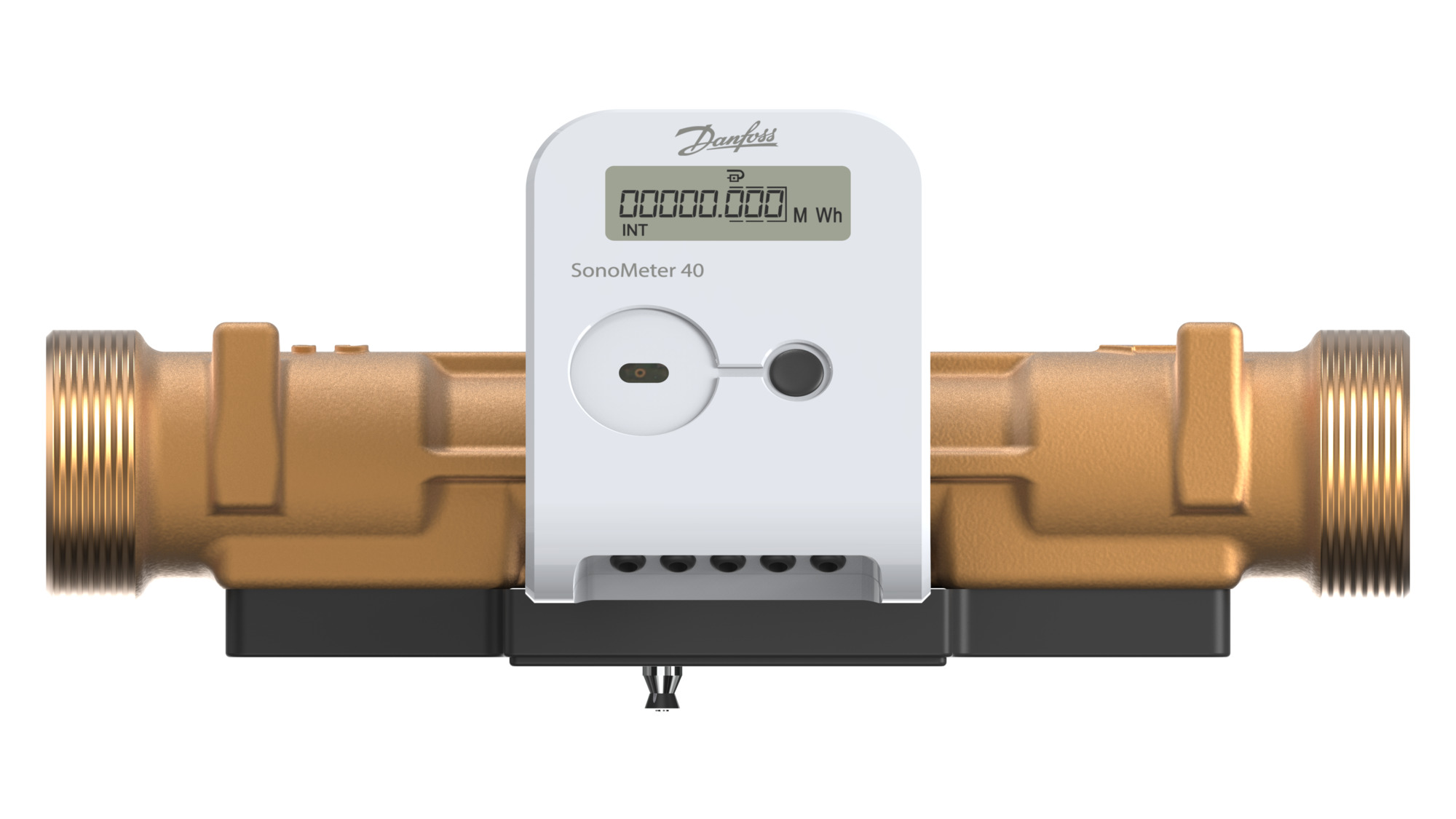

Danfoss SonoMeter 40 – modułowy ciepłomierz komercyjny
Ultradźwiękowy licznik energii przeznaczony do instalacji o szerokim zakresie przepływów. Wersje gwintowane i kołnierzowe umożliwiają stosowanie w węzłach budynkowych, instalacjach chłodu oraz lokalnych sieciach ciepłowniczych.
- Zakres średnic i przepływu: DN 15–100; qp 0,6–60 m³/h.
- Temperatura i ciśnienie: 0–130°C; PN 25.
- Dokładność: klasa 2 według EN 1434; dynamika 1:100.
- Czujniki temperatury: para Pt 500; montaż na zasilaniu lub powrocie.
- Komunikacja: M-Bus, Wireless M-Bus OMS, RS485 Modbus lub BACnet zależnie od wykonania; pamięć danych do 36 miesięcy.
Danfoss SONO 3500 CT + INFOCAL 9 – układ dla dużych średnic
Rozdzielony zestaw pomiarowy do magistral ciepłowniczych i chłodniczych. Ultradźwiękowy przepływomierz SONO 3500 CT współpracuje z zatwierdzonym przelicznikiem energii INFOCAL 9 i parą czujników temperatury Pt 500.
- Zakres średnic i przepływu: DN 100–1200; qp 60–9000 m³/h.
- Temperatura: wersja kompaktowa 2–120°C; wersja rozdzielona 2–200°C.
- Ciśnienie: PN 16, PN 25 lub PN 40.
- Metrologia: ultradźwiękowy pomiar dwukierunkowy, MID klasa 2.
- Interfejsy: wyjścia impulsowe, M-Bus, Wireless M-Bus OMS oraz opcjonalne sygnały 4–20 mA po stronie przelicznika.
