PENTA projektuje i produkuje przemysłowe zawory kulowe do mediów czystych, abrazyjnych i niebezpiecznych oraz do pracy w skrajnych temperaturach. Zakres obejmuje konstrukcje z kulą pływającą i podpartą trunnion, pełnym lub zredukowanym przelotem, gniazdami miękkimi albo metalowymi oraz przyłączami kołnierzowymi, spawanymi i gwintowanymi. Dobór wykonania uwzględnia ciśnienie, temperaturę, skład medium, wymaganą klasę szczelności, charakter pracy napędu i normy instalacji.
PENTA WSS / WSJ – zawory kulowe wafer
Kompaktowe zawory kulowe o konstrukcji międzykołnierzowej do instalacji o ograniczonej przestrzeni montażowej.
- Kula pływająca, pełny przelot i dwuczęściowy korpus typu wafer.
- Zakres wymiarowy od 1/2" do 6"; klasy ANSI 150–600 oraz PN 10–100.
- Temperatura pracy od -50 do +400 °C, zależnie od materiału korpusu i gniazd.
- Gniazda metalowe PENTAFITE, WC, CrC lub Stellite 6 oraz gniazda RPTFE, TFM i PEEK.
- Trzpień anti blow-out, przyłącze napędu ISO 5211 i automatyczne odciążenie ciśnienia w komorze korpusu; wersja WSJ z płaszczem grzewczym.

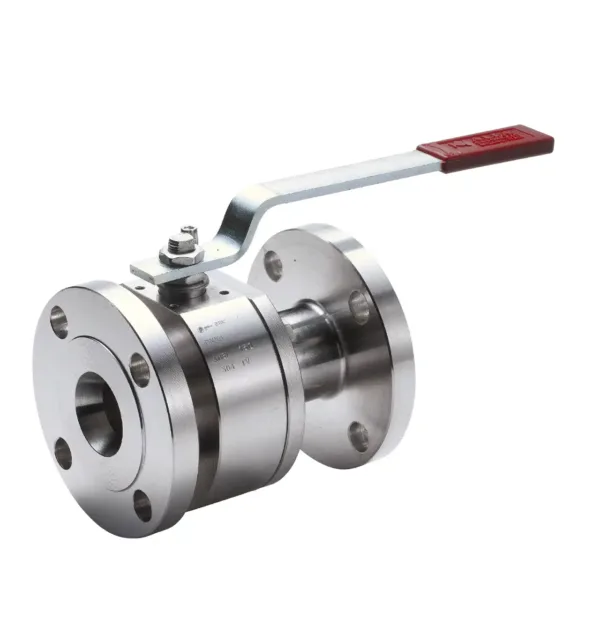

PENTA AP / AP20P – zawory split body i dwuczęściowe
Rodzina do odcinania cieczy, gazów i oleju termicznego w instalacjach procesowych średnich i podwyższonych temperatur.
- AP: korpus dwu- lub trzyczęściowy, kula pływająca albo trunnion, pełny lub zredukowany przelot; średnice od 1/2" do 10".
- Zakres temperatury AP od -50 do +400 °C; gniazda miękkie lub metalowe PENTAFITE, wstępnie obciążone sprężynami.
- AP20P: dwuczęściowy korpus gwintowany, kula pływająca, średnice od 1/2" do 2", klasa 800 lb / PN 138.
- Przyłącza AP20P: NPT według ASME B1.20.1, SW według ASME B16.11 lub BW według ASME B16.25.
- Uszczelnienie trzpienia typu live-loaded, uszczelki grafitowe Grafoil i konstrukcja anti blow-out.
PENTA 3PZ – zawory kulowe trzyczęściowe
Modułowa konstrukcja trzyczęściowa umożliwia demontaż centralnej części korpusu bez usuwania końcówek przyłączeniowych z rurociągu.
- Kula pływająca, pełny przelot i konstrukcja split body.
- Zakres wymiarowy od 1/2" do 4"; klasy ANSI 150–600 oraz PN 16–100.
- Zakres temperatury od -50 do +400 °C.
- Gniazda RPTFE, TFM i PEEK lub metalowe PENTAFITE; dostępne utwardzenia Stellite, węglik chromu i węglik wolframu.
- Możliwość niezależnej próby ciśnieniowej centralnego modułu przed montażem w instalacji.

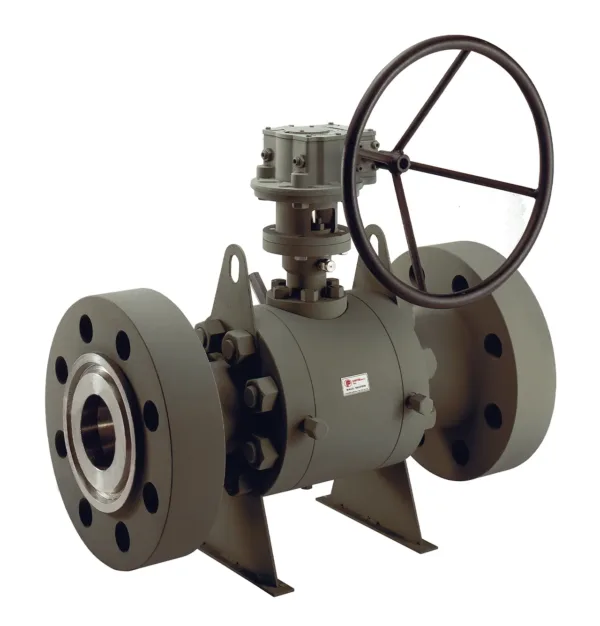

PENTA SAT / APT3 – wysokie temperatury
Zawory z gniazdami metalowymi do pracy ciągłej w instalacjach wysokotemperaturowych i wysokociśnieniowych.
- Kula pływająca lub trunnion, pełny albo zredukowany przelot, korpus dwu- lub trzyczęściowy.
- Zakres wymiarowy od 1/2" do 18"; klasy ANSI 150–2500 oraz PN 16–420.
- Temperatura pracy od -100 do +720 °C, zależnie od wykonania.
- Metalowe gniazda PENTAFITE, WC, CrC lub Stellite 6, wstępnie obciążone sprężynami w celu kompensacji zużycia i rozszerzalności cieplnej.
- Normy projektowe obejmują ANSI B16.34, API 608, API 6D, ISO 14313 i EN 12516-1; dostępne wykonania Fire Safe, ATEX, TA-Luft i SIL 3.
PENTA SAT3 – media abrazyjne
Metalowo uszczelnione zawory kulowe do mediów zawierających cząstki stałe, osady i składniki abrazyjne.
- Kula pływająca lub trunnion, pełny albo zredukowany przelot, dwuczęściowy korpus split body.
- Zakres wymiarowy od 1/2" do 6"; klasy ANSI 150–600 oraz PN 16–100.
- Temperatura pracy od -100 do +400 °C.
- Dwa pierścienie zgarniające przy każdym gnieździe oczyszczają powierzchnię kuli, ograniczają osadzanie zanieczyszczeń i chronią gniazda przed erozją.
- Gniazda PENTAFITE, powiększony trzpień anti blow-out, uszczelnienia grafitowe oraz przyłącze napędu ISO 5211.

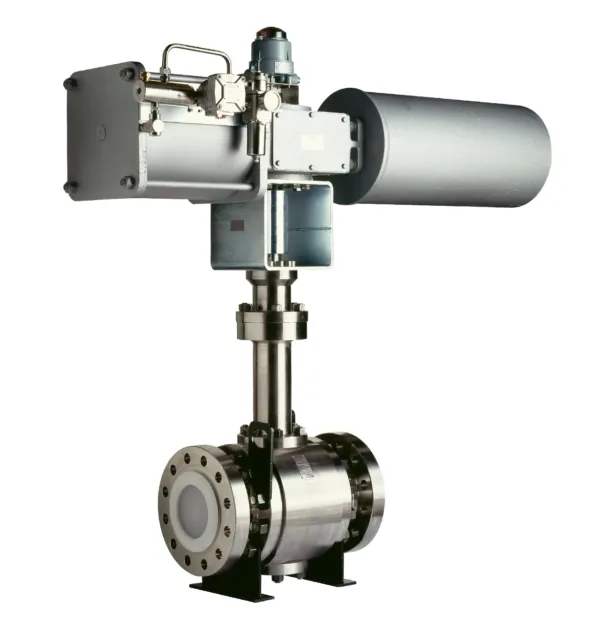

PENTA SAT CRIO – wykonania kriogeniczne
Zawory kulowe do instalacji kriogenicznych, w tym LNG, z wydłużonym trzpieniem i rozwiązaniami ograniczającymi wzrost ciśnienia w komorze korpusu.
- Kula pływająca lub trunnion, pełny albo zredukowany przelot, korpus dwu- lub trzyczęściowy.
- Zakres wymiarowy od 1/2" do 10"; klasy ANSI 150–1500 oraz PN 16–250.
- Zakres temperatury od -200 do +700 °C, zależnie od konfiguracji.
- Gniazda miękkie albo metalowe PENTAFITE, obciążone sprężynami po obu stronach zaworu.
- Projekt według ANSI B16.34, API 608, API 6D, BS 6364 i EN 12516-1; wydłużenie kriogeniczne trzpienia połączone z komorą korpusu.

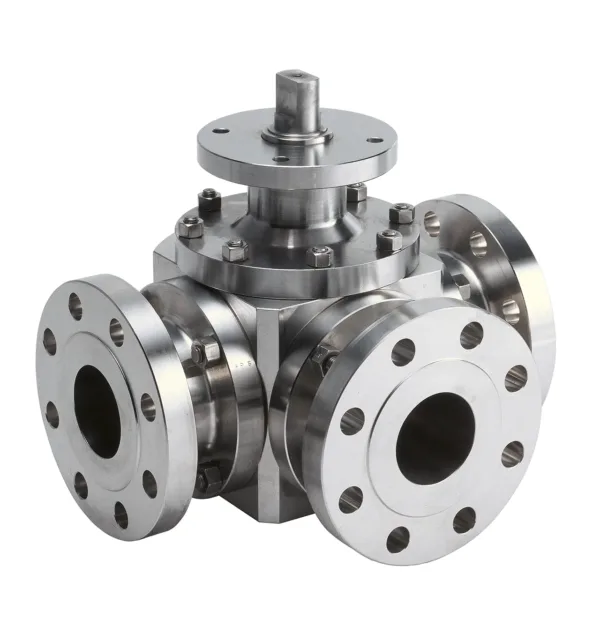

PENTA 3WAY / Multiport – zawory wielodrogowe
Zawory do przełączania, rozdziału i mieszania strumieni procesowych bez konieczności stosowania kilku zaworów dwudrogowych.
- Konstrukcja trunnion mounted z konfiguracją przelotu L, T lub Y.
- Zakres temperatury od -50 do +400 °C.
- Gniazda miękkie albo metalowe PENTAFITE oraz sprężynowe dociążenie elementów uszczelniających.
- Uszczelnienie trzpienia live-loaded, uszczelki Grafoil i automatyczne odciążenie nadciśnienia z komory korpusu.
- Możliwość doboru wykonania materiałowego, przyłączy i napędu do medium oraz sekwencji przełączania.
