Fisher – Emerson dostarcza zawory regulacyjne do pracy w obiegach cieczy, gazów i pary, od typowych aplikacji procesowych po instalacje wysokociśnieniowe i severe service. Portfolio obejmuje zawory grzybkowe, konstrukcje klatkowe i wielostopniowe, zawory segmentowe Vee-Ball oraz mimośrodowe zawory obrotowe.
Dobór zespołu zaworu obejmuje obliczenie Kv/Cv, weryfikację zakresowości, wymaganej charakterystyki przepływowej i klasy szczelności oraz analizę kawitacji, flashing, hałasu aerodynamicznego i prędkości wylotowej. Konfiguracja powinna uwzględniać warunki obliczeniowe, materiały części ciśnieniowych i trimu, rodzaj dławnicy, napęd oraz pozycjoner cyfrowy FIELDVUE™.
Fisher easy-e – serie ED, ET, ES i EZ
Modułowa rodzina jednogniazdowych zaworów grzybkowych do regulacji przepływu w instalacjach chemicznych, rafineryjnych, energetycznych i ogólnoprzemysłowych. Wspólna architektura części wewnętrznych upraszcza dobór, obsługę i gospodarkę częściami zamiennymi.
- Zakres rodziny: od NPS 1/2 do 36, zależnie od modelu i konfiguracji.
- ED/ET: grzyb odciążony i prowadzenie klatkowe do szerokiego zakresu Δp.
- ES/EZ: grzyb nieodciążony do precyzyjnej regulacji i aplikacji z mediami lepkimi lub zawierającymi osady.
- Trim: Cavitrol™, Whisper™, Micro-Form i Micro-Flute; charakterystyka liniowa, stałoprocentowa lub szybkootwierająca.
- Uszczelnienie trzpienia: ENVIRO-SEAL™ do ograniczenia emisji niezorganizowanej.
Fisher HP – serie HPD, HPS, HPT i HPA
Wysokociśnieniowe zawory grzybkowe w wykonaniu przelotowym lub kątowym. Masywne prowadzenie klatkowe stabilizuje grzyb przy dużych spadkach ciśnienia, a szybkowymienny trim ułatwia inspekcję i zmianę charakterystyki bez specjalistycznych narzędzi.
- Klasy ciśnieniowe: ASME Class 900, 1500, 2500 oraz wykonania pośrednie do Class 3200.
- Temperatura: do +593°C dla wybranych konfiguracji HPD/HPS; do +316°C dla HPT/HPAT.
- Przyłącza: kołnierzowe RF/RTJ, socket-weld i butt-weld.
- Trim: Cavitrol III, Whisper Trim III, WhisperFlo™, micro-trim i wykonania Bore Seal.
- Zastosowanie: woda zasilająca, para, węglowodory oraz media chemiczne pod wysokim ciśnieniem.
Fisher NotchFlo DST – regulacja mediów zanieczyszczonych
Zawór severe service do cieczy kawitujących i mediów zawierających cząstki stałe. Wielostopniowy trim wykorzystuje naprzemienne przewężenia i komory rozprężne do kontrolowanego obniżania ciśnienia bez blokowania kanałów przepływowych.
- Zakres: NPS 1–8.
- Klasy ciśnieniowe: ASME Class 300–2500.
- Maksymalny spadek ciśnienia: do 290 bar.
- Przepuszczalność zanieczyszczeń: cząstki do 12,7 mm bez zatykania trimu.
- Szczelność: Class V; chronione gniazdo oddziela funkcję dławiącą od funkcji odcięcia.
Fisher Vee-Ball – V150, V200 i V300
Segmentowe zawory kulowe z profilowanym wycięciem V do regulacji cieczy, gazów, pary i zawiesin włóknistych. Prosty tor przepływu zapewnia wysoką przepustowość, a współpraca kuli z pierścieniem uszczelniającym ogranicza tarcie i odkładanie osadów.
- Zakres rodziny: DN 25–600 (NPS 1–24).
- Charakterystyka: zmodyfikowana stałoprocentowa.
- Korpusy: kołnierzowe V150/V300 lub międzykołnierzowe V200.
- Uszczelnienia: metalowe i miękkie; materiały do mediów kwaśnych zgodne z NACE.
- Opcje: ENVIRO-SEAL™, Whisper NXV do redukcji hałasu oraz wykonanie V150S do zawiesin abrazyjnych.
Fisher V500 / CV500 – mimośrodowe zawory obrotowe
Konstrukcja z mimośrodowym grzybem łączy odporność mechaniczną zaworu grzybkowego z przepustowością armatury obrotowej. Tor ruchu elementu zamykającego ogranicza kontakt z pierścieniem gniazda podczas otwierania, zmniejszając zużycie i moment tarcia.
- V500: regulacja lub odcięcie mediów erozyjnych, koksujących i trudnych procesowo.
- CV500: profilowany segment Cam Vee-Ball™ i wysoka przepustowość dla gazów, pary, cieczy oraz zawiesin.
- Charakterystyka: zmodyfikowana stałoprocentowa.
- Trim: metalowy, VTC, Alloy 6 i materiały odporne na erozję; opcjonalny Cavitrol™ Hex.
- Obsługa: samocentrujący pierścień gniazda, dwukierunkowy przepływ i wymiana trimu bez specjalnego osiowania.

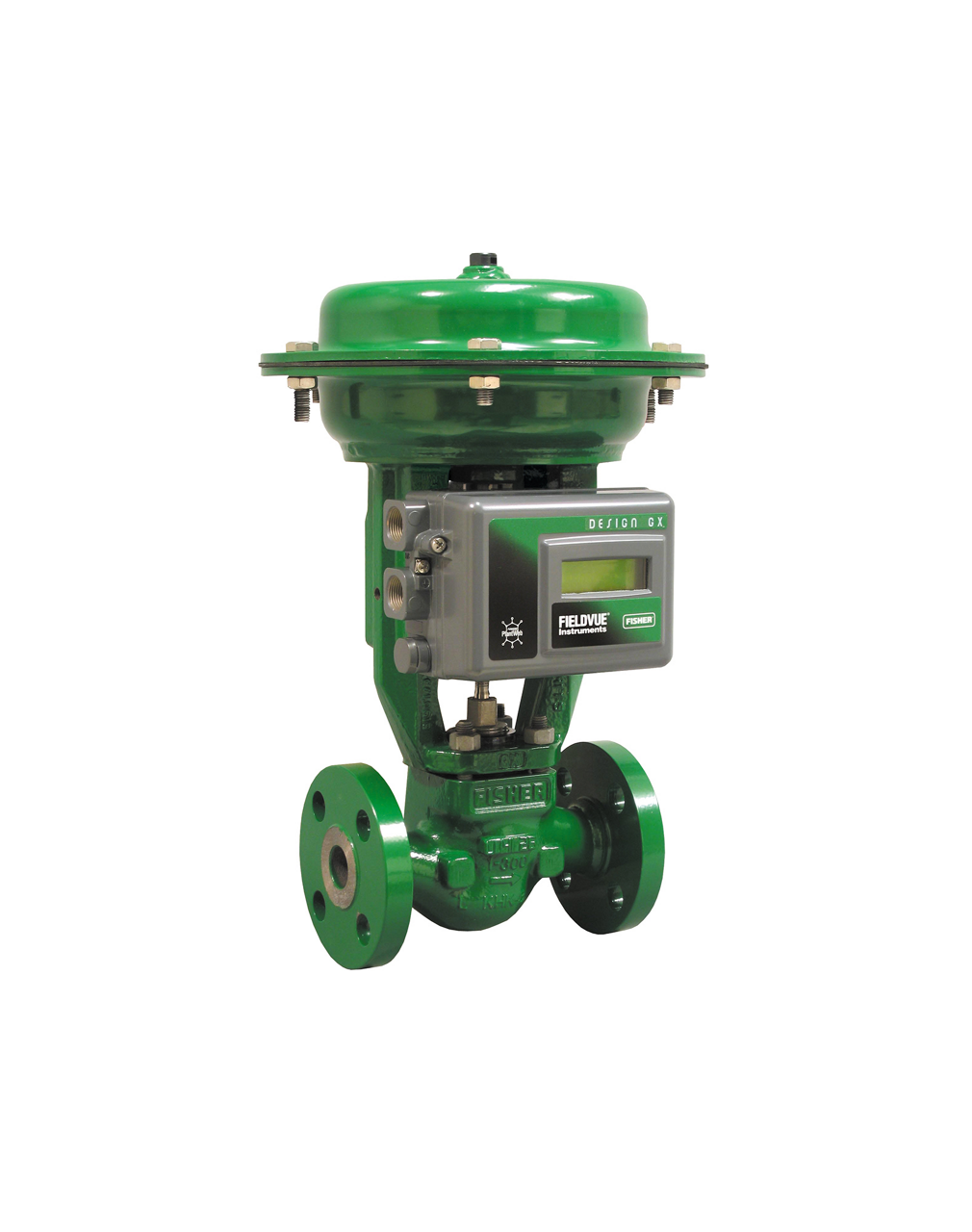

Fisher GX – kompaktowy zespół zaworu i siłownika
Zintegrowany zawór grzybkowy z wielosprężynowym siłownikiem pneumatycznym, przeznaczony do regulacji cieczy, gazów i pary. Dobór siłownika jest skoordynowany z korpusem i trimem, co ogranicza liczbę części oraz upraszcza uruchomienie i obsługę.
- Zakres: DN 15–150 (NPS 1/2–6).
- Klasy ciśnieniowe: PN 10–40, ASME Class 150 i 300.
- Charakterystyka: liniowa lub stałoprocentowa.
- Szczelność: Class IV standardowo, opcjonalnie Class V lub VI.
- Opcje: wykonanie trójdrogowe, Micro-Flow, Cavitrol™ III oraz pozycjoner FIELDVUE™ DVC2000/DVC6200.
Fisher easy-e EW – zawory z powiększonymi króćcami
Rodzina EWD, EWS i EWT wykorzystuje korpus o powiększonych przyłączach wylotowych, ograniczający prędkość medium i poziom hałasu za zaworem. Rozwiązanie przeznaczone jest między innymi do stacji redukcyjnych gazu, energetyki i instalacji węglowodorowych.
- Zakres: od NPS 4×2 do 12×8.
- Ciśnienie: dostępne wykonania do ASME Class 900, zależnie od wielkości i końcówek.
- Trim: klatki standardowe, Cavitrol™, Whisper Trim™ III i Whisper NXG™.
- Charakterystyka: liniowa, stałoprocentowa lub szybkootwierająca.
- Uszczelnienie: ENVIRO-SEAL™ PTFE, Duplex lub Graphite ULF; materiały zgodne z NACE.
Fisher V250 / V260 / V270 / V280 – zawory rurociągowe
Ciężkie zawory kulowe z kulą podpartą na czopach do regulacji w gazociągach, rurociągach cieczy i obejściach sprężarek. Pełny lub zredukowany przelot oraz charakterystyka elementu dławiącego umożliwiają pracę przy dużych wartościach Cv.
- Zakres rodziny: NPS 4–24.
- Klasy ciśnieniowe: ASME Class 150–900, zależnie od modelu.
- Zakresowość: do 100:1.
- Tłumienie: jedno- lub dwustopniowe Aerodome/Hydrodome, do około 25 dBA redukcji hałasu.
- Zastosowanie: bypass sprężarki i pompy, rozprężanie gazu, odgałęzienia rurociągów oraz aplikacje NACE.
Fisher IC2 oraz easy-e / HP-C – zawory kriogeniczne
Zawory z wydłużoną pokrywą do regulacji mediów kriogenicznych w instalacjach LNG, separacji powietrza i skraplania wodoru. Wydłużona strefa termiczna ogranicza dopływ zimna do dławnicy, a konstrukcja kompensuje odkształcenia wynikające z cykli temperaturowych.
- Temperatura pracy: do około −198°C dla rodzin easy-e i HP-C.
- IC2: konstrukcja top-entry do montażu w cold boxie, z korpusem przelotowym lub kątowym.
- HP-C: HPT-C z grzybem odciążonym oraz HPS-C z grzybem nieodciążonym do wysokich ciśnień.
- Materiały: stale austenityczne i wyspecjalizowane uszczelnienia do pracy kriogenicznej.
- Uszczelnienie trzpienia: enhanced ENVIRO-SEAL™ i wydłużona pokrywa termiczna.
Fisher Baumann – zawory kompaktowe i małoprzepływowe
Zawory regulacyjne o małej masie i niewielkich gabarytach do precyzyjnego dozowania, instalacji czystych, mediów korozyjnych i układów o małym przepływie. Program obejmuje konstrukcje ogólnoprzemysłowe, sanitarne, wysokociśnieniowe i wykładane PTFE.
- 24000: korpusy ze stali węglowej, nierdzewnej lub brązu, także warianty kołnierzowe i trójdrogowe.
- 26000: korpus międzykołnierzowy wykładany PTFE, grzyb z tantalu lub stopu niklu, szczelność do Class VI.
- 51000: regulacja małych przepływów przy wysokim ciśnieniu.
- 81000: Mikroseal do bardzo małych wartości Cv.
- Opcje: wykonania sanitarne 83000, 84000, 87000 i 89000.
Fisher 8580 – przepustnica regulacyjna wysokiej sprawności
Przepustnica mimośrodowa do regulacji i odcięcia w instalacjach cieczy, gazów oraz pary. Ciśnieniowo wspomagany pierścień uszczelniający zapewnia szczelność niezależnie od kierunku różnicy ciśnień, a redundantne zabezpieczenie wału zwiększa bezpieczeństwo eksploatacji.
- Zakres: DN 50–300 (NPS 2–12).
- Klasy ciśnieniowe: PN 10–40, ASME Class 150 i 300; NPS 2 także do Class 600.
- Korpus: międzykołnierzowy, lug lub dwukołnierzowy.
- Uszczelnienia: PTFE, RPTFE, UHMWPE lub metalowe; miękkie wykonania do Class VI.
- Zastosowanie: regulacja wysokocyklowa, PSA, media przemysłowe i podwyższona temperatura.
