KROHNE projektuje i produkuje przepływomierze rotametryczne (VA) do pomiaru objętościowego cieczy i gazów. Portfolio obejmuje wykonania szklane do podstawowych aplikacji oraz metalowe przepływomierze procesowe z lokalnym wskaźnikiem, sygnalizacją graniczną i komunikacją 4–20 mA/HART.
Dobór: medium i jego właściwości, DN, zakres pomiarowy, ciśnienie i temperatura pracy, materiał części zwilżanych, przyłącza, wymagania Ex/SIL oraz sposób transmisji sygnału.

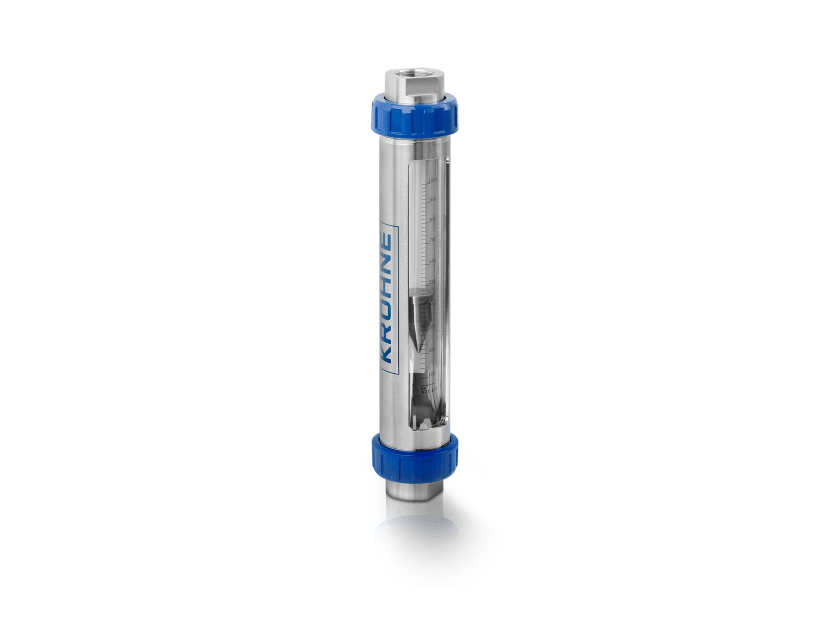

VA40
Szklany rotametr do podstawowych pomiarów cieczy i gazów, z bezpośrednim odczytem przepływu.
- opcjonalne łączniki MIN/MAX lub wyjście 4–20 mA
- niski spadek ciśnienia w aplikacjach gazowych
- wykonania gwintowe, kołnierzowe i higieniczne
Dane techniczne
| Wielkość nominalna | DN15–DN50 / ½–2″ |
|---|---|
| Zakres cieczy | 0,4–10 000 l/h |
| Zakres gazów | 7–310 000 l/h |
| Temperatura / ciśnienie | −20…+100°C; maks. 10 barg |
| Dokładność / zakresowość | ±1% wg VDI/VDE 3513-2; 10:1 |
| Bezpieczeństwo | opcjonalnie SIL 2 i wykonania do stref zagrożonych wybuchem |

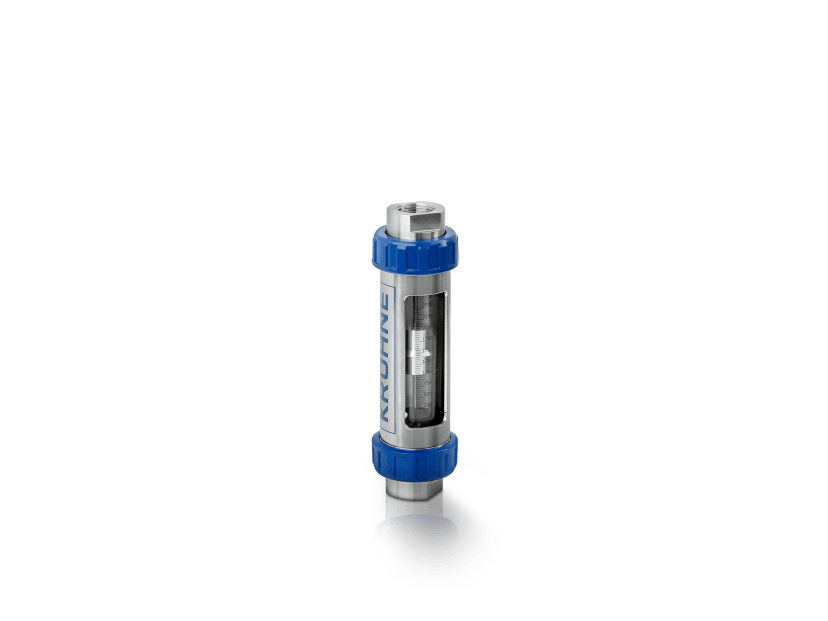

VA45
Szklany rotametr przeznaczony do pomiaru gazów przy niskim ciśnieniu roboczym.
- czytelna skala lokalna bez zasilania pomocniczego
- zastosowanie w liniach gazowych pieców, palników i układów grzewczych
- przyłącza kołnierzowe, gwintowe lub wężowe
Dane techniczne
| Wielkość nominalna | DN15–DN40 / ½–1½″ |
|---|---|
| Zakres gazów | 2 300–75 000 l/h |
| Temperatura / ciśnienie | −20…+100°C; maks. 1 barg |
| Dokładność / zakresowość | ±2,5% wg VDI/VDE 3513-2 lub ±2% pełnej skali; 10:1 |
| Medium | Gazy procesowe, powietrze, gazy osłonowe i techniczne |

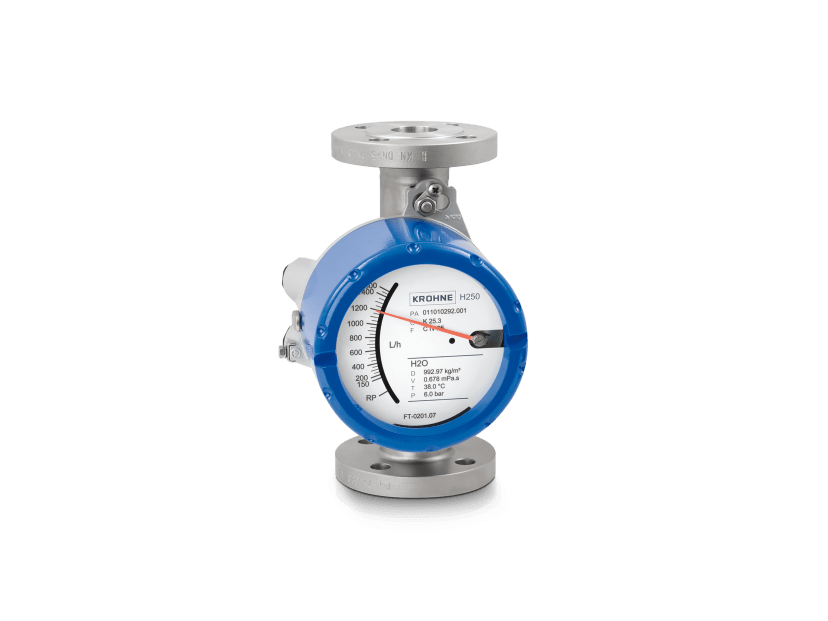

H250 M40
Metalowy przepływomierz rotametryczny do aplikacji procesowych, z modułową elektroniką i możliwością rozbudowy funkcjonalnej.
- lokalny wskaźnik, wyjście 4–20 mA/HART, FOUNDATION Fieldbus lub PROFIBUS-PA
- wykonania do cieczy, gazów, wysokich temperatur i ciśnień
- wersje Ex, SIL 2, higieniczne oraz do montażu poziomego
Dane techniczne
| Wielkość nominalna | DN15–DN150 / ½–6″ |
|---|---|
| Temperatura pracy | −196…+400°C |
| Ciśnienie maksymalne | do 1 000 barg, zależnie od wykonania |
| Materiały | stal nierdzewna i stopy odporne na korozję; opcjonalna obudowa SS |
| Funkcje | sygnalizacja MIN/MAX, 4–20 mA/HART, totalizer, diagnostyka CFM |
| Ochrona | IP66/IP68, opcjonalnie IP69K; certyfikaty Ex i SIL 2 |
