Siemens SITRANS obejmuje przemysłowe czujniki, wkładki pomiarowe oraz przetworniki temperatury do automatyki procesowej, energetyki, przemysłu spożywczego, chemicznego i OEM.

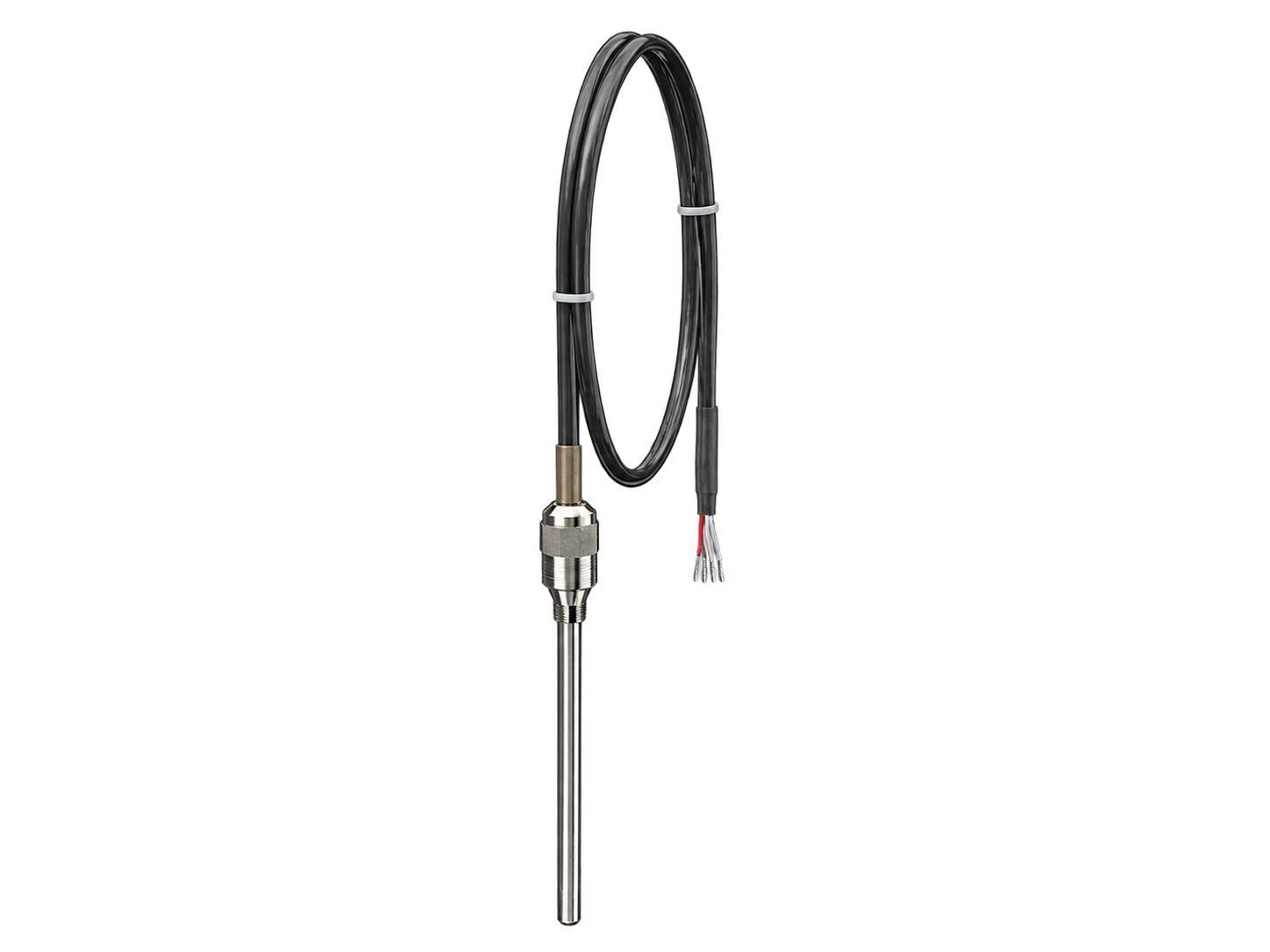

SITRANS TS100
Przemysłowy czujnik temperatury do standardowych punktów pomiarowych w instalacjach technologicznych i maszynach.
- kompaktowe wykonanie do bezpośredniego pomiaru temperatury
- elementy RTD lub termopary, zależnie od konfiguracji
- dobór głowicy, przewodu i przyłącza do warunków montażu
- integracja z układem automatyki przez sygnał czujnika lub przetwornik
Dane techniczne
| Element pomiarowy | Pt100 / termopara, zależnie od wykonania |
|---|---|
| Montaż | bezpośredni lub w osłonie termometrycznej |
| Sygnał | sygnał czujnika albo 4–20 mA z przetwornikiem |
| Zastosowanie | instalacje procesowe, maszyny i układy OEM |
SITRANS TS200
Modułowy czujnik temperatury do pomiarów przemysłowych, dostępny z wyjściem bezpośrednim, IO-Link lub przetwornikiem analogowym.
- Pt100/Pt1000 oraz termopary typu J/K
- warianty z komunikacją IO-Link lub wyjściem 4–20 mA
- diagnostyka i parametryzacja zależne od zastosowanego przetwornika
- wykonania do stref zagrożonych wybuchem dostępne zależnie od konfiguracji
Dane techniczne
| Element pomiarowy | Pt100, Pt1000 lub termopara typu J/K |
|---|---|
| Zakres temperatury | zależny od elementu i konfiguracji; dla wybranych Pt100 do ok. −196…+600°C |
| Wyjście | sygnał bezpośredni, IO-Link lub 4–20 mA |
| Stopień ochrony | zależny od wykonania czujnika i przyłącza |
SITRANS TS300
Higieniczny czujnik temperatury dla przemysłu spożywczego, farmaceutycznego i biotechnologicznego, z konstrukcją przystosowaną do mycia CIP/SIP.
- wykonania z przyłączami higienicznymi, w tym clamp
- krótki czas odpowiedzi i stabilny pomiar RTD
- konstrukcja zgodna z wymaganiami instalacji higienicznych
- możliwość integracji z przetwornikami temperatury SITRANS
Dane techniczne
| Element pomiarowy | RTD Pt100, konfiguracja zależna od wykonania |
|---|---|
| Zakres temperatury | dla wykonania clamp typowo −40…+150°C |
| Przyłącze | higieniczne, np. clamp, wg standardu instalacji |
| Zastosowanie | spożywcza, farmaceutyczna i biotechnologiczna |
SITRANS TS500
Modułowy przemysłowy czujnik temperatury do wymagających pomiarów procesowych, z szerokim wyborem elementów, głowic i przyłączy.
- Pt100 oraz termopary typu K/J/N
- sygnał bezpośredni lub przetworniki 4–20 mA, HART i PROFIBUS PA
- wymienna wkładka pomiarowa umożliwiająca serwis bez przerywania procesu
- wykonania Ex, morskie i SIL dostępne zależnie od konfiguracji
Dane techniczne
| Element pomiarowy | Pt100, termopara typu K/J/N |
|---|---|
| Zakres pomiarowy | Pt100 podstawowy −50…+400°C; rozszerzony −196…+600°C; TC do ok. +1250°C |
| Wyjście | sygnał czujnika; 4–20 mA, HART lub PROFIBUS PA z przetwornikiem |
| Ochrona i aprobaty | IP54–IP68 zależnie od głowicy; ATEX/IECEx oraz inne aprobaty wg wykonania |
SITRANS TS Inserts
Wymienne wkładki pomiarowe do termometrów SITRANS, przeznaczone do szybkiej wymiany elementu pomiarowego i dopasowania do osłony termometrycznej.
- wkładki RTD i termoparowe w wykonaniach przemysłowych
- dobór długości, średnicy i elementu do termownęki
- sprężynowe dopasowanie do dna osłony zależnie od wersji
- ograniczenie czasu postoju podczas obsługi serwisowej
Dane techniczne
| Typ elementu | Pt100 / termopara, zależnie od konfiguracji |
|---|---|
| Wykonanie | wkładka wymienna do termometrów SITRANS |
| Montaż | w osłonie lub głowicy termometrycznej |
| Dobór | długość i średnica wg termownęki oraz punktu pomiarowego |
SITRANS TS OEM
Kompaktowe czujniki temperatury do integracji OEM w urządzeniach, modułach maszynowych i układach automatyki.
- elementy Pt100, Pt500, Pt1000 i wykonania specjalne
- małe wymiary oraz konfiguracja pod zabudowę seryjną
- dobór przewodu, obudowy i charakterystyki do urządzenia
- rozwiązania do produkcji urządzeń i pakietów OEM
Dane techniczne
| Element pomiarowy | Pt100, Pt500, Pt1000 i inne wg konfiguracji |
|---|---|
| Konstrukcja | kompaktowa, do zabudowy OEM |
| Sygnał | rezystancyjny lub zintegrowany przetwornik wg wykonania |
| Zastosowanie | maszyny, urządzenia i moduły automatyki |
SITRANS TH320 / TH420
Przetworniki temperatury montowane w głowicy, konwertujące sygnały RTD i termopar na sygnał przeznaczony do systemu sterowania.
- wejścia dla RTD, termopar i innych czujników
- TH320 z wyjściem 4–20 mA, TH420 z komunikacją HART
- diagnostyka i konfiguracja zależna od wersji przetwornika
- wykonania do aplikacji procesowych i stref zagrożonych wybuchem
Dane techniczne
| Wejścia | RTD, termopary i czujniki rezystancyjne wg konfiguracji |
|---|---|
| Wyjście | 4–20 mA; w wybranych wersjach HART |
| Montaż | głowica przyłączeniowa termometru |
| Zastosowanie | przetwarzanie sygnału w automatyce procesowej |
SITRANS TF320 / TF420
Przetworniki temperatury w obudowie polowej do pomiarów procesowych, również w aplikacjach wymagających wykonania SIL i ochrony przeciwwybuchowej.
- konwersja sygnałów RTD i termopar do sygnału pętli prądowej
- wersje z komunikacją HART i funkcjami diagnostycznymi
- obudowa polowa do montażu przy punkcie pomiarowym
- dobór aprobat Ex/SIL zależnie od konfiguracji
Dane techniczne
| Wejścia | RTD, termopary i sygnały rezystancyjne |
|---|---|
| Wyjście | 4–20 mA; HART w wersjach komunikacyjnych |
| Obudowa | polowa, do montażu procesowego |
| Aprobaty | wykonania Ex i SIL dostępne wg wersji |

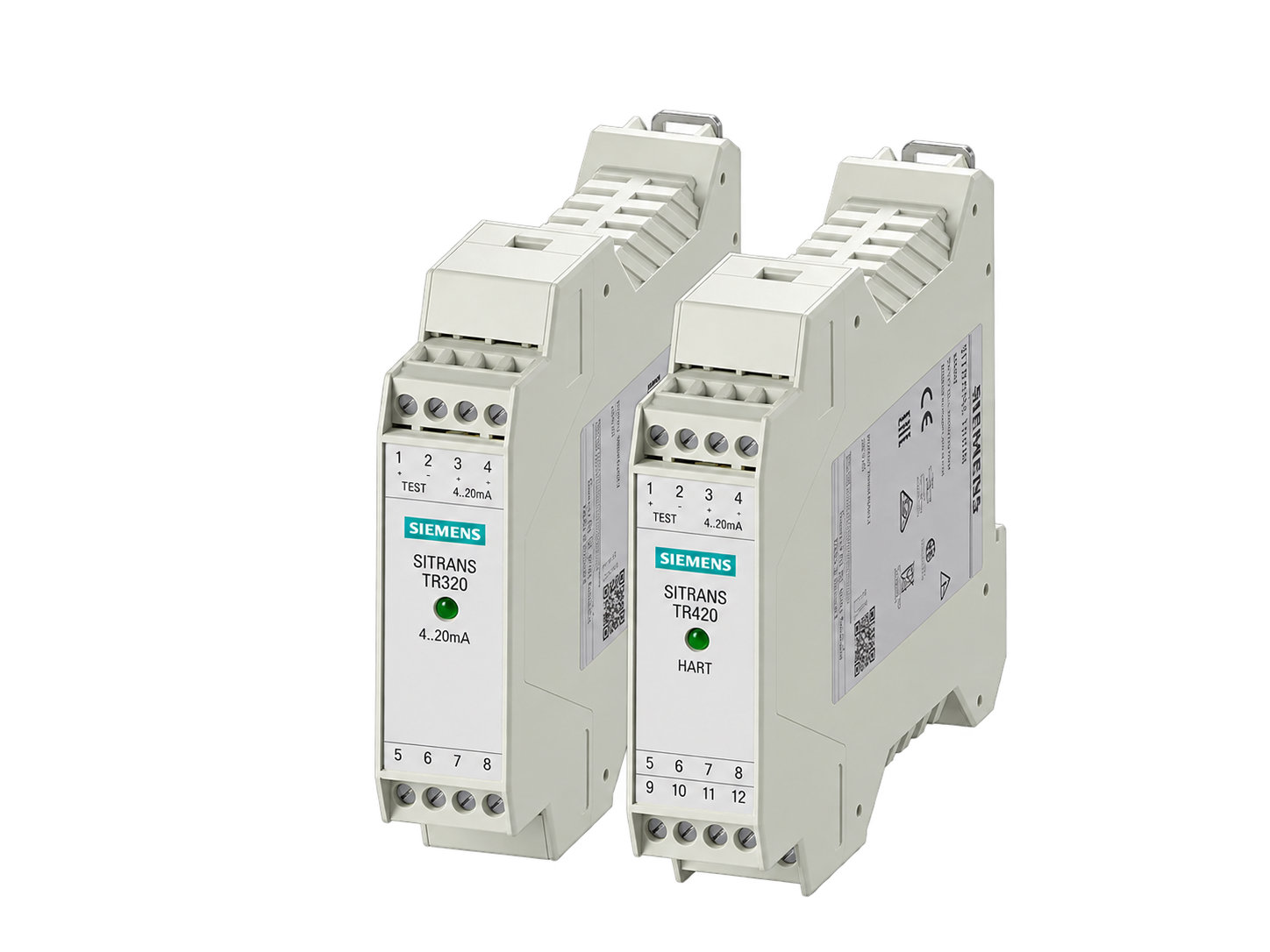

SITRANS TR320 / TR420
Przetworniki temperatury do montażu na szynie DIN, przeznaczone do centralnej zabudowy w szafach automatyki i systemach sterowania.
- wejścia RTD, termopary i czujników rezystancyjnych
- wersje 4–20 mA oraz HART zależnie od modelu
- montaż na szynie DIN w szafie sterowniczej
- diagnostyka i parametryzacja do obsługi instalacji procesowych
Dane techniczne
| Wejścia | RTD, termopary i sygnały rezystancyjne |
|---|---|
| Wyjście | 4–20 mA; HART w wersjach komunikacyjnych |
| Montaż | szyna DIN / szafa automatyki |
| Zastosowanie | centralne przetwarzanie sygnałów temperatury |
