STRACK Armaturenwerke GmbH produkuje zawory zwrotne do obiegów wysokociśnieniowych i wysokotemperaturowych w energetyce, instalacjach chemicznych, petrochemicznych oraz offshore. Program obejmuje konstrukcje tłokowe i klapowe, kute lub odlewane, z pokrywą skręcaną albo samouszczelniającą.
Dobór obejmuje obliczenie wymaganej prędkości przepływu, ciśnienia otwarcia i zamknięcia, dopuszczalnego spadku ciśnienia oraz ocenę ryzyka uderzenia hydraulicznego. Materiał, przyłącza i zakres ciśnienie–temperatura należy potwierdzić dla konkretnej karty wykonania.

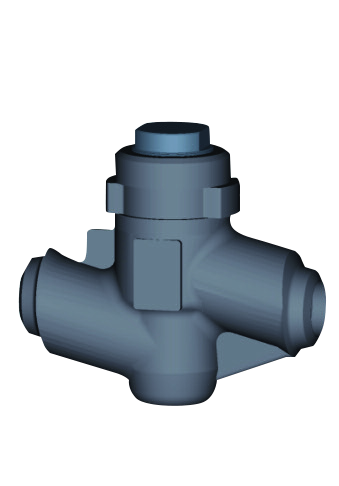

STRACK S27 – zawory zwrotne tłokowe
Wysokociśnieniowe zawory zwrotne tłokowe w korpusie prostym, opcjonalnie wyposażone w sprężynę zamykającą. Prowadzenie tłoka stabilizuje ruch elementu zamykającego, a wykonanie sprężynowe skraca czas zamknięcia przy zaniku lub odwróceniu przepływu.
- Zakres wymiarowy: DN 10–65 / NPS 1/2–2 1/2.
- Ciśnienie nominalne: PN 160–630 / ASME Class 900–4500.
- Temperatura obliczeniowa: od −196 do +650 °C.
- Korpus: prosty.
- Materiały: stale węglowe do temperatur niskich i podwyższonych, stale nierdzewne do temperatur podwyższonych oraz stopy specjalne.
- Przyłącza: kołnierzowe, BW, SW, gwintowane lub wykonania projektowe.
- Dopuszczenie: prototyp VdTÜV.

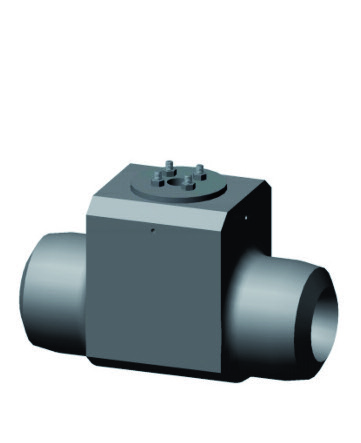

STRACK S72 – wysokociśnieniowe klapy zwrotne Pressure Seal
Kute wysokociśnieniowe klapy zwrotne z pokrywą samouszczelniającą. Konstrukcja jest przeznaczona do instalacji energetycznych, chemicznych, petrochemicznych i offshore, w tym do obiegów nowej generacji elektrowni o temperaturze medium do +650 °C.
- Zakres wymiarowy: DN 50–450 / NPS 2–18; większe średnice na zapytanie.
- Ciśnienie nominalne: PN 160–630 / ASME Class 900–4500.
- Temperatura obliczeniowa: od −196 do +650 °C.
- Materiały: stale węglowe do temperatur niskich i podwyższonych, stale nierdzewne i wysokochromowe oraz stopy specjalne.
- Przyłącza: kołnierzowe, BW lub wykonania projektowe.

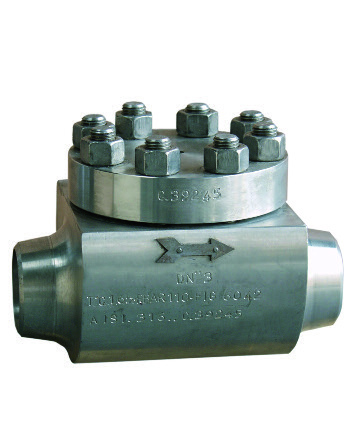

STRACK S70 / S25 / S73 – zawory zwrotne z pokrywą skręcaną
Zawory zwrotne klapowe lub tłokowe z pokrywą skręcaną, przeznaczone do wymagających i niebezpiecznych mediów procesowych. Dobór typu elementu zamykającego powinien uwzględniać prędkość przepływu, ciśnienie otwarcia i dynamikę zamknięcia.
- Zakres wymiarowy: DN 50–400 / NPS 2–16; większe średnice na zapytanie.
- Ciśnienie nominalne: PN 25–400 / ASME Class 150–2500.
- Temperatura obliczeniowa: od −196 do +650 °C.
- Materiały: stale węglowe do temperatur niskich i podwyższonych, stale nierdzewne i wysokochromowe oraz stopy specjalne.
- Przyłącza: kołnierzowe, BW lub wykonania projektowe.
STRACK S98 / S99 – zawory zwrotne do instalacji HF
Zawory zwrotne klapowe lub tłokowe opracowane do instalacji alkilacji wykorzystujących kwas fluorowodorowy. Części ciśnieniowe i zwilżane wykonuje się z Monelu® albo ze stali węglowej z elementami wewnętrznymi i wykładziną z Monelu®, zgodnie z wymaganiami odporności korozyjnej instalacji.
- Zakres wymiarowy: NPS 1/2–24.
- Klasa ciśnienia: ASME Class 150–800.
- Zakres ciśnienie–temperatura: zgodnie z ASME B16.34 dla zastosowanego materiału.
- Przyłącza: kołnierzowe, BW, SW lub wykonania projektowe.
- Zastosowanie: instalacje alkilacji HF; konstrukcja z dopuszczeniem UOP.
