PHOENIX Armaturenwerke GmbH projektuje zawory zaporowe grzybkowe do odcinania i regulacji przepływu cieczy, gazów i par w instalacjach chemicznych, petrochemicznych, energetycznych, chłodniczych, kriogenicznych i wysokociśnieniowych. Program obejmuje konstrukcje z metalowym mieszkiem hermetycznym, wtórnym uszczelnieniem dławnicowym, korpusy proste, typu Y i kątowe oraz wykonania z napędem ręcznym, pneumatycznym lub elektrycznym.
Dobór zaworu wymaga określenia DN/NPS, PN/Class, ciśnienia i temperatury obliczeniowej, charakterystyki medium, wymaganej klasy szczelności, materiału korpusu i elementów wewnętrznych, rodzaju przyłączy oraz dopuszczalnego spadku ciśnienia. Wartości graniczne należy potwierdzić dla konkretnego materiału i wariantu konstrukcyjnego na podstawie wykresów ciśnienie-temperatura producenta.

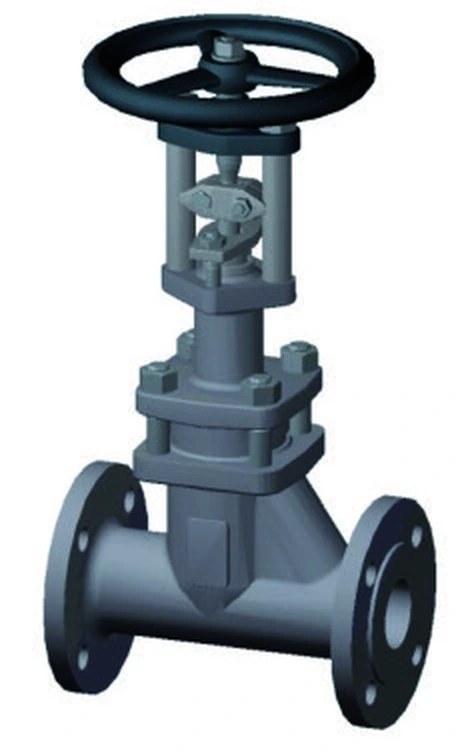

PHOENIX 350 – zawory zaporowe z hermetycznym mieszkiem metalowym
Zawory z osłoniętym, wydłużonym mieszkiem metalowym stanowiącym pierwotną barierę ciśnieniową trzpienia oraz dławnicą awaryjną jako uszczelnieniem wtórnym. Konstrukcja ogranicza emisję niezorganizowaną i jest przeznaczona do mediów toksycznych, agresywnych, palnych, lotnych i kosztownych.
- Zakres wymiarowy: DN 15-500 / NPS 1/2-20.
- Ciśnienie nominalne: PN 10-250 / ASME Class 150-1500.
- Temperatura obliczeniowa: od -196 do +800 °C.
- Korpus: prosty, typu Y lub kątowy.
- Materiały: stale węglowe do temperatur niskich i podwyższonych, stale nierdzewne i wysokochromowe, Hastelloy®, Inconel®, czysty nikiel, tytan oraz stopy specjalne.
- Przyłącza i napędy: kołnierzowe, BW, SW, gwintowane; koło ręczne, dźwignia, przekładnia, napęd pneumatyczny lub elektryczny.

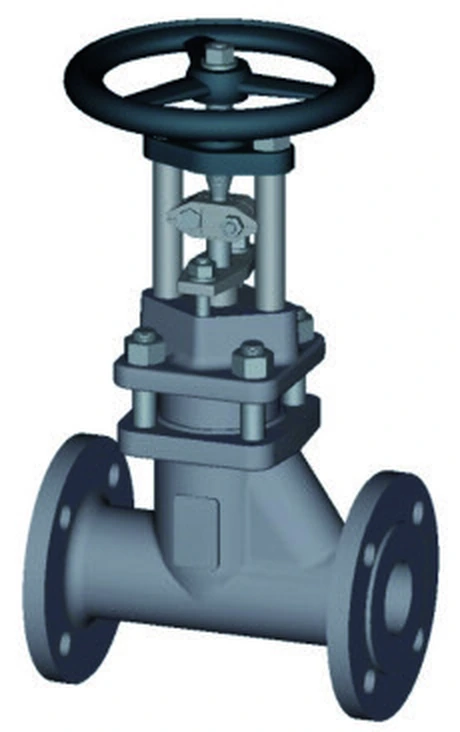

PHOENIX 390 – zawory do mediów polimeryzujących i krystalizujących
Zawory z długim mieszkiem metalowym opłukiwanym medium oraz awaryjną dławnicą. Ukształtowanie komory mieszka ogranicza odkładanie się osadów i ryzyko unieruchomienia elementów roboczych w instalacjach z medium o tendencji do polimeryzacji albo krystalizacji.
- Zakres wymiarowy: DN 15-400 / NPS 1/2-16.
- Ciśnienie nominalne: PN 10-100 / ASME Class 150-300.
- Temperatura obliczeniowa: od -196 do +450 °C.
- Korpus: prosty, typu Y lub kątowy.
- Materiały: stale węglowe, nierdzewne i wysokochromowe, Hastelloy®, Inconel®, czysty nikiel, tytan oraz stopy specjalne.
- Zastosowanie: media toksyczne i lotne, zawiesiny, oleje termiczne, czynniki chłodnicze oraz media polimeryzujące i krystalizujące.

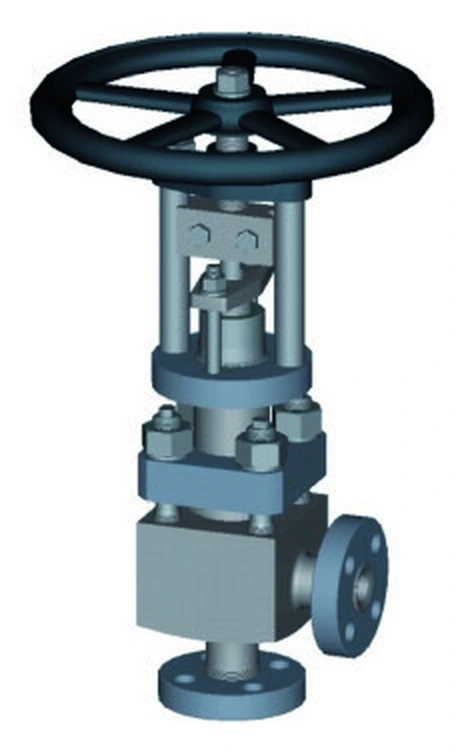

PHOENIX 355 HS / 431 HS – zawory do syntezy wysokociśnieniowej
Kątowe zawory zaporowe do obiegów syntezy chemicznej. W zależności od wykonania trzpień jest uszczelniany osłoniętym mieszkiem metalowym z dławnicą awaryjną albo układem dławnicowym. Konstrukcja jest przeznaczona do agresywnych warunków ciśnieniowo-temperaturowych.
- Zakres wymiarowy: DN 6-120.
- Ciśnienie nominalne: PN 325.
- Temperatura obliczeniowa: od -196 do +800 °C.
- Korpus: kątowy.
- Przyłącza: kołnierze gwintowane, kołnierze standardowe, BW, SW lub wykonania projektowe.
- Zastosowanie: instalacje mocznikowe i amoniakalne oraz obiegi wodoru i węglowodorów w syntezie wysokociśnieniowej.

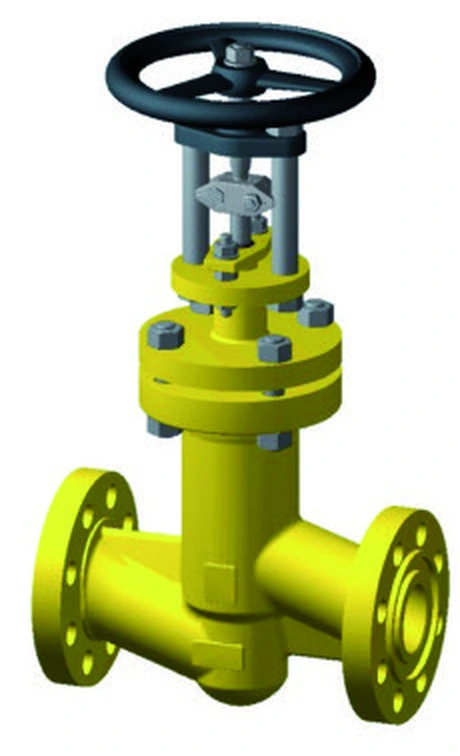

PHOENIX 350 EC.4 / EC.14 oraz EC.5 / EC.15 – zawory do ciekłego chloru
Zawory odcinające z osłoniętym, wydłużonym mieszkiem metalowym umieszczonym w korpusie i jednoczęściową pokrywą. Konstrukcja ogranicza liczbę potencjalnych dróg emisji i jest przeznaczona do ciekłego chloru oraz toksycznych i korozyjnych mediów procesowych.
- Zakres wymiarowy: DN 15-350 / NPS 1/2-14.
- Ciśnienie nominalne: PN 40 / ASME Class 300.
- Temperatura obliczeniowa: od -40 do +120 °C.
- Korpus i przyłącza: prosty, przyłącza kołnierzowe lub wykonania projektowe.
- Napędy: koło ręczne, łańcuchowe, przekładnia, siłownik pneumatyczny lub elektryczny.
- Dopuszczenia: Euro Chlor 20/01, ISO 15848-1, TA-Luft; warianty EC.14 i EC.15 z jednoczęściowym trzpieniem.

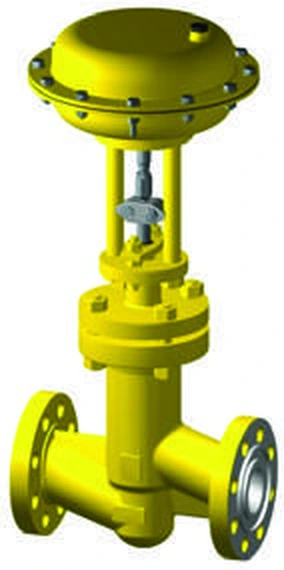

PHOENIX 350 EC.16 / EC.17 – zdalnie sterowane zawory odcinające
Zawory procesowe i awaryjne do instalacji ciekłego chloru, wyposażone w siłownik pneumatyczny tłokowy albo membranowy. Metalowy mieszek i jednoczęściowa pokrywa tworzą układ uszczelnienia przystosowany do zdalnego, szybkiego odcięcia medium.
- Zakres wymiarowy: DN 15-350 / NPS 1/2-14.
- Ciśnienie nominalne: PN 40 / ASME Class 300.
- Temperatura obliczeniowa: od -40 do +120 °C.
- Napęd: siłownik pneumatyczny tłokowy lub membranowy.
- Zastosowanie: odcinanie procesowe i awaryjne ciekłego chloru oraz mediów toksycznych i korozyjnych.
- Dopuszczenia: Euro Chlor 20/08, SIL, ISO 15848-1 oraz TA-Luft.

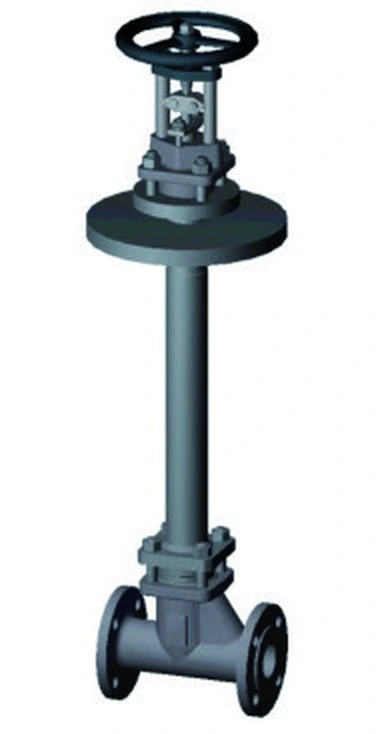

PHOENIX 925 / 919 / 941 / 935 – zawory kriogeniczne
Zawory zaporowe i regulacyjne z wydłużoną szyją izolacyjną do instalacji kriogenicznych i zabudowy w skrzyniach zimnych. Program obejmuje wykonania z mieszkiem metalowym albo dławnicą, z wyjmowanym zespołem wewnętrznym i elementem wyporowym.
- Zakres wymiarowy: DN 15-300 / NPS 1/2-12.
- Ciśnienie nominalne: PN 10-63 / ASME Class 150-300.
- Temperatura obliczeniowa: od -270 do +400 °C.
- Korpus: prosty, typu Y lub kątowy.
- Przyłącza: kołnierzowe, BW, SW, gwintowane lub wykonania projektowe.
- Zastosowanie: tlen, azot, argon i inne gazy skroplone; zbiorniki kriogeniczne i cold box.

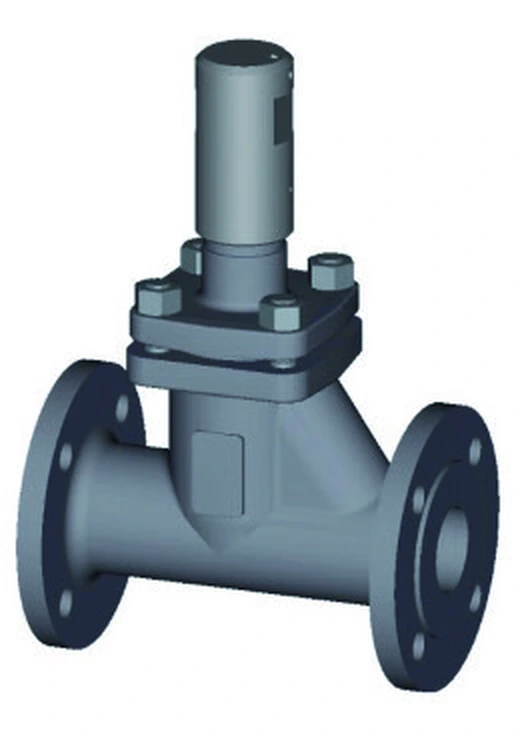

PHOENIX 385 – zawory do instalacji chłodniczych
Zawory zaporowe i regulacyjne z mieszkiem opłukiwanym medium, awaryjną dławnicą i wewnętrznym trzpieniem wznoszącym. Rozwiązanie jest przeznaczone do przemysłowych obiegów chłodniczych i niskotemperaturowych.
- Zakres wymiarowy: DN 15-400 / NPS 1/2-16.
- Ciśnienie nominalne: PN 10-40 / ASME Class 150-300.
- Temperatura obliczeniowa: od -196 do +450 °C.
- Korpus: prosty, typu Y lub kątowy.
- Przyłącza: kołnierzowe, BW, SW, gwintowane lub wykonania projektowe.
- Dopuszczenia: TA-Luft; konstrukcja porównywalna z zaworami chłodniczymi według DIN 3158.

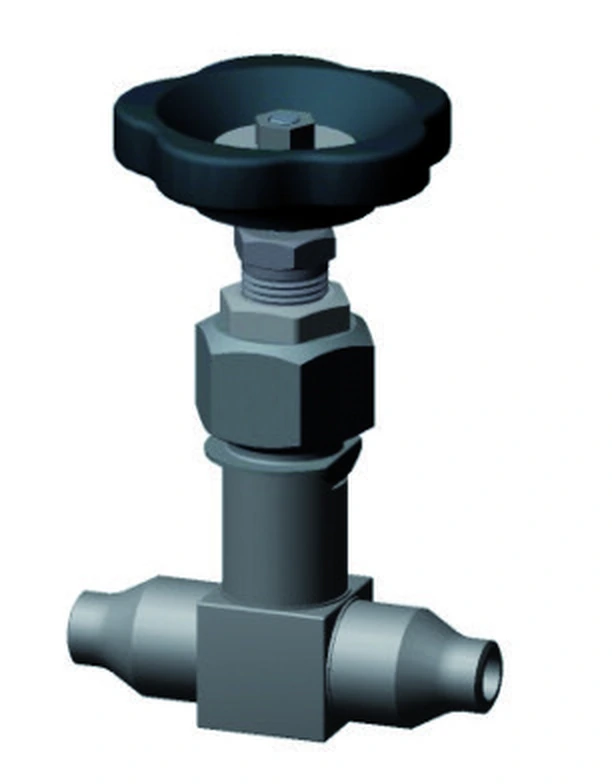

PHOENIX 661 / 506 / 525 oraz 662 / 570 / 535 – zawory pierwszego odcięcia
Kute zawory zaporowe do pierwszego odcięcia przyrządów pomiarowych i odgałęzień technologicznych. Serie 661, 506 i 525 stosują uszczelnienie dławnicowe, natomiast 662, 570 i 535 metalowy mieszek z dławnicą awaryjną. Dostępne są warianty z gniazdem integralnym albo wymiennym.
- Zakres wymiarowy: DN 8 / NPS 1/4.
- Ciśnienie nominalne: PN 100-630 / ASME Class 600-2500, zależnie od serii.
- Temperatura obliczeniowa: od -196 do +650 °C.
- Korpus: prosty lub kątowy.
- Przyłącza: kołnierzowe, BW, SW, gwintowane lub wykonania projektowe.
- Zastosowanie: ciecze, gazy i pary; odcięcie manometrów, nadajników i przewodów impulsowych po potwierdzeniu kompatybilności materiałowej.
