Emerson Rosemount przetworniki ciśnienia serii Rosemount do pomiarów względnych, absolutnych i różnicowych w instalacjach procesowych.
Dobór przetwornika wymaga określenia rodzaju ciśnienia, medium, zakresu pomiarowego, temperatury procesu, materiału membrany, przyłącza, klasy dokładności, protokołu komunikacyjnego i wymagań Ex/SIL.

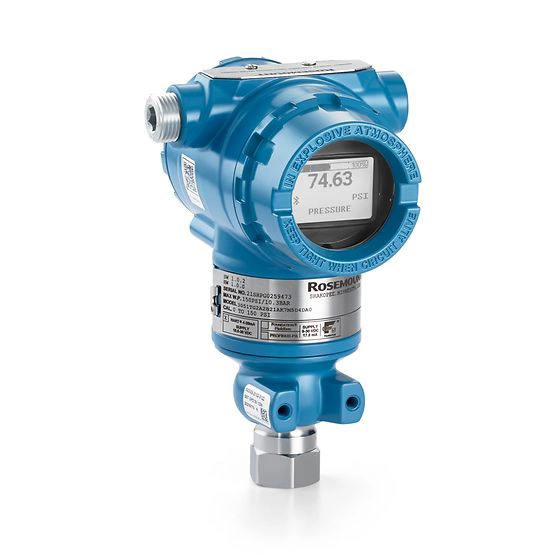

Rosemount 3051
Przetwornik ciśnienia do pomiarów procesowych, przepływu i poziomu.
- platforma SuperModule i autodiagnostyka
- 4–20 mA/HART, WirelessHART lub FOUNDATION Fieldbus
- wykonania z separatorami do mediów agresywnych
Dane techniczne
| Dokładność | do ±0,04% zakresu |
|---|---|
| Zakres | do 420 bar, zależnie od modelu |
| Temperatura medium | do ok. 120°C bez separatora |
| Przyłącza | gwintowe i kołnierzowe |
Rosemount 2051
Kompaktowy przetwornik ciśnienia do instalacji przemysłowych i HVAC.
- pomiar względny, absolutny i różnicowy
- komunikacja 4–20 mA/HART
- obudowa aluminiowa lub ze stali nierdzewnej
Dane techniczne
| Zakres | do 275 bar, zależnie od wykonania |
|---|---|
| Dokładność | do ±0,065% zakresu |
| Sygnał | 4–20 mA + HART |
| Stopień ochrony | IP66/IP68 |
Rosemount 3051S
Skalowalny przetwornik ciśnienia do pomiarów różnicowych, względnych i absolutnych oraz aplikacji przepływu i poziomu.
- platforma SuperModule do pomiarów ciśnienia, przepływu i poziomu
- komunikacja 4–20 mA/HART, WirelessHART lub FOUNDATION Fieldbus
- diagnostyka Process Intelligence, Plugged Impulse Line i Loop Integrity
Dane techniczne
| Zastosowanie | ciśnienie, przepływ i poziom |
|---|---|
| Komunikacja | 4–20 mA HART, WirelessHART, FOUNDATION Fieldbus |
| Funkcje | diagnostyka procesowa i monitorowanie pętli |
| Wykonanie | Coplanar, in-line, separatory i rozwiązania zintegrowane |
Rosemount 2088
Kompaktowy przetwornik ciśnienia manometrycznego i absolutnego z lokalnym interfejsem operatora.
- szybka instalacja i uruchomienie w punkcie pomiarowym
- lokalny interfejs LOI z menu i przyciskami konfiguracji
- dostępne kolektory zintegrowane oraz separatory zdalne
Dane techniczne
| Typ pomiaru | ciśnienie względne i absolutne |
|---|---|
| Sygnał | 4–20 mA HART lub 1–5 V HART Low Power |
| Konfiguracja | lokalny interfejs operatora LOI |
| Wykonanie | konstrukcja kompaktowa, kolektory i separatory |
Rosemount 4088 MultiVariable
Przetwornik wieloparametrowy do pomiaru różnicy ciśnień, ciśnienia statycznego i temperatury oraz obliczeń przepływu.
- pomiar wieloparametrowy dla gazów, pary i cieczy
- odporność na skoki ciśnienia w instalacjach procesowych
- komunikacja Modbus i konfiguracje do rozliczeniowego pomiaru przepływu
Dane techniczne
| Mierzone parametry | różnica ciśnień, ciśnienie statyczne i temperatura |
|---|---|
| Zastosowanie | przepływ gazów, pary i cieczy; custody transfer |
| Komunikacja | Modbus |
| Dokładność przepływu | do ±0,05% odczytu, zależnie od konfiguracji |
Rosemount 3051S High Static DP
Przetwornik różnicy ciśnień do układów o wysokim ciśnieniu statycznym, z kompaktową platformą SuperModule.
- pomiar różnicy ciśnień i temperatury w trudnych warunkach
- odporność na ciśnienie statyczne do 1034 bar
- technologia Coplanar i hermetyczna konstrukcja spawana
Dane techniczne
| Ciśnienie statyczne | do 1034 bar (15 000 psi) |
|---|---|
| Mierzone wielkości | różnica ciśnień i temperatura |
| Sygnał | 4–20 mA HART, WirelessHART lub FOUNDATION Fieldbus |
| Przyłącze | bezpośrednie, stożkowe i gwintowane do wysokich ciśnień |
