Yokogawa oferuje przetworniki ciśnienia z cyfrową technologią czujnika DPharp do pomiarów ciśnienia względnego, absolutnego i różnicowego w instalacjach procesowych. Seria EJA-E zapewnia standardową klasę dokładności i stabilność, natomiast EJX-A jest przeznaczona do wymagających aplikacji o podwyższonej dokładności i długoterminowej stabilności.
Dobór wykonania wymaga określenia rodzaju mierzonego ciśnienia, medium, zakresu pomiarowego, temperatury procesu, materiału membrany, przyłącza procesowego, protokołu komunikacyjnego oraz wymagań Ex/SIL.

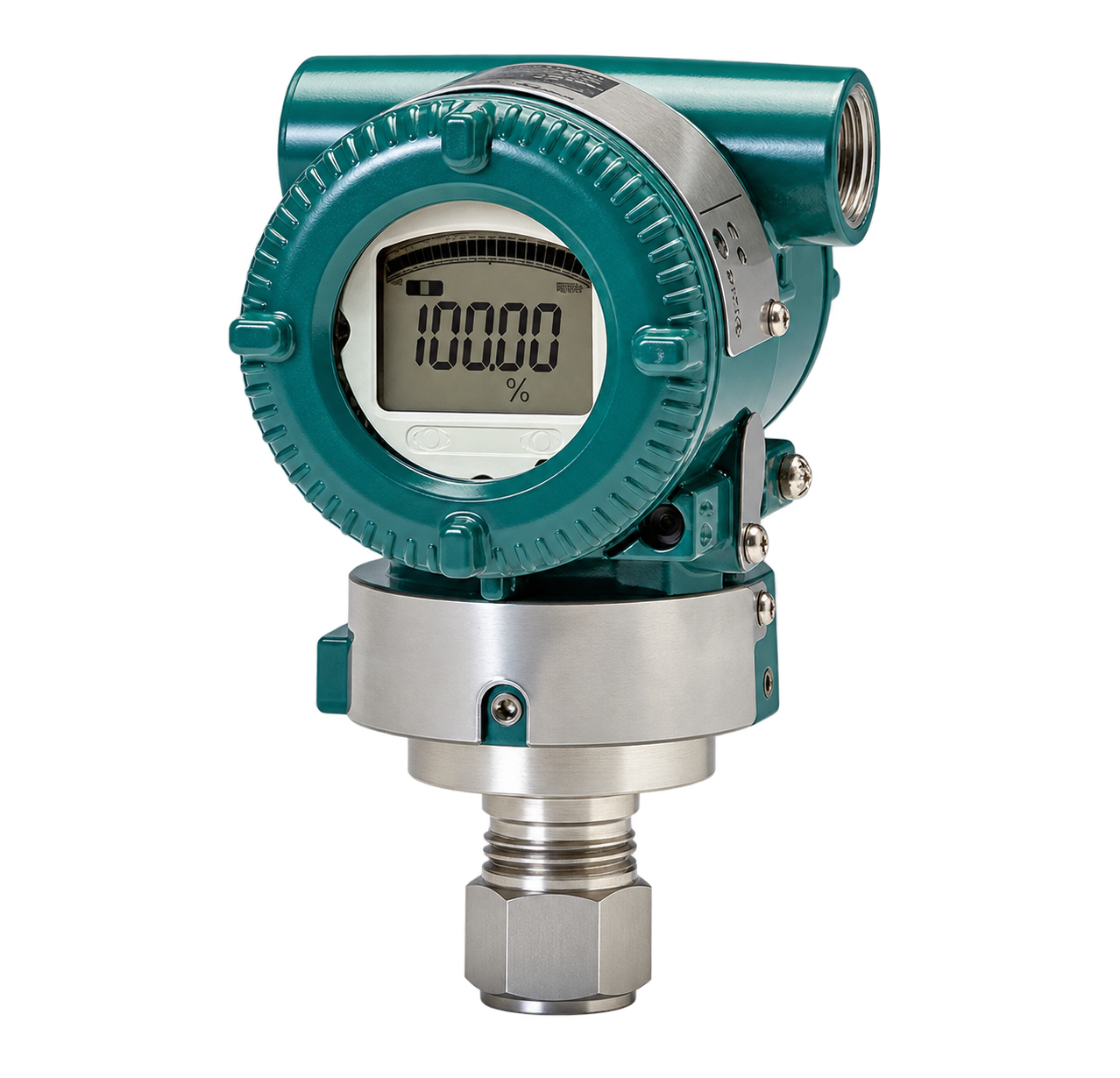

EJA530E
Standardowy przetwornik ciśnienia względnego w wykonaniu in-line do cieczy, gazów i pary.
- cyfrowy czujnik DPharp i diagnostyka urządzenia
- komunikacja HART 5/7, FOUNDATION Fieldbus lub PROFIBUS PA zależnie od wykonania
- wykonania z separatorami membranowymi i do stref zagrożonych wybuchem
Dane techniczne
| Dokładność | ±0,055% zakresu (do ±0,04% z opcją HAC) |
|---|---|
| Stabilność długoterminowa | ±0,1% URL przez 10 lat |
| Czas odpowiedzi | 90 ms |
| Zakresowość | do 100:1 |

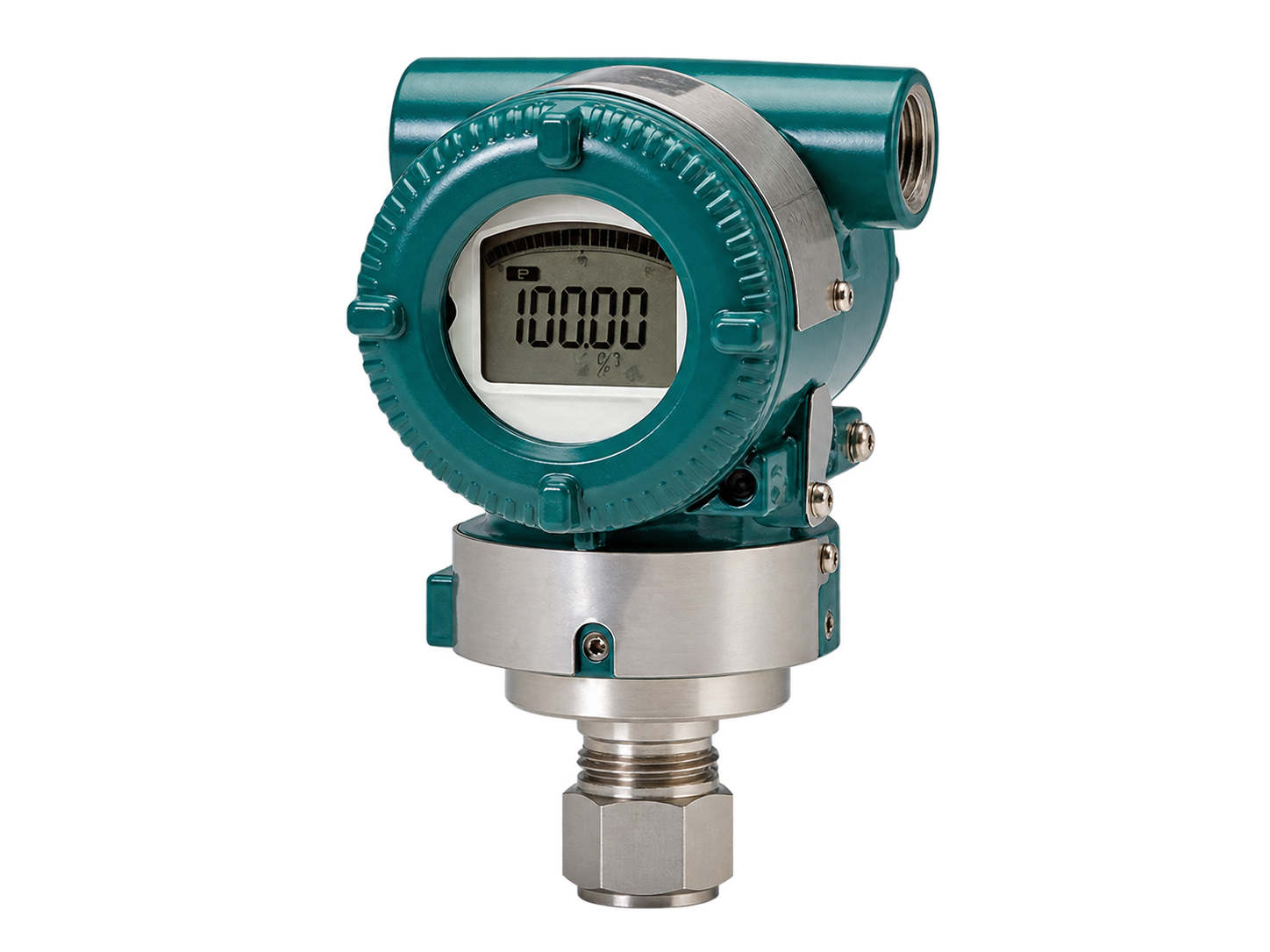

EJX530A
Wysokowydajny przetwornik ciśnienia względnego w wykonaniu in-line do wymagających aplikacji procesowych.
- dokładność ±0,04% zakresu
- stabilność ±0,1% URL przez 15 lat
- diagnostyka DPharp, LPS oraz certyfikacja Exida/TÜV dla SIL 2/3
Dane techniczne
| Dokładność | ±0,04% zakresu |
|---|---|
| Stabilność długoterminowa | ±0,1% URL przez 15 lat |
| Czas odpowiedzi | 90 ms |
| Zakresowość | do 200:1 |

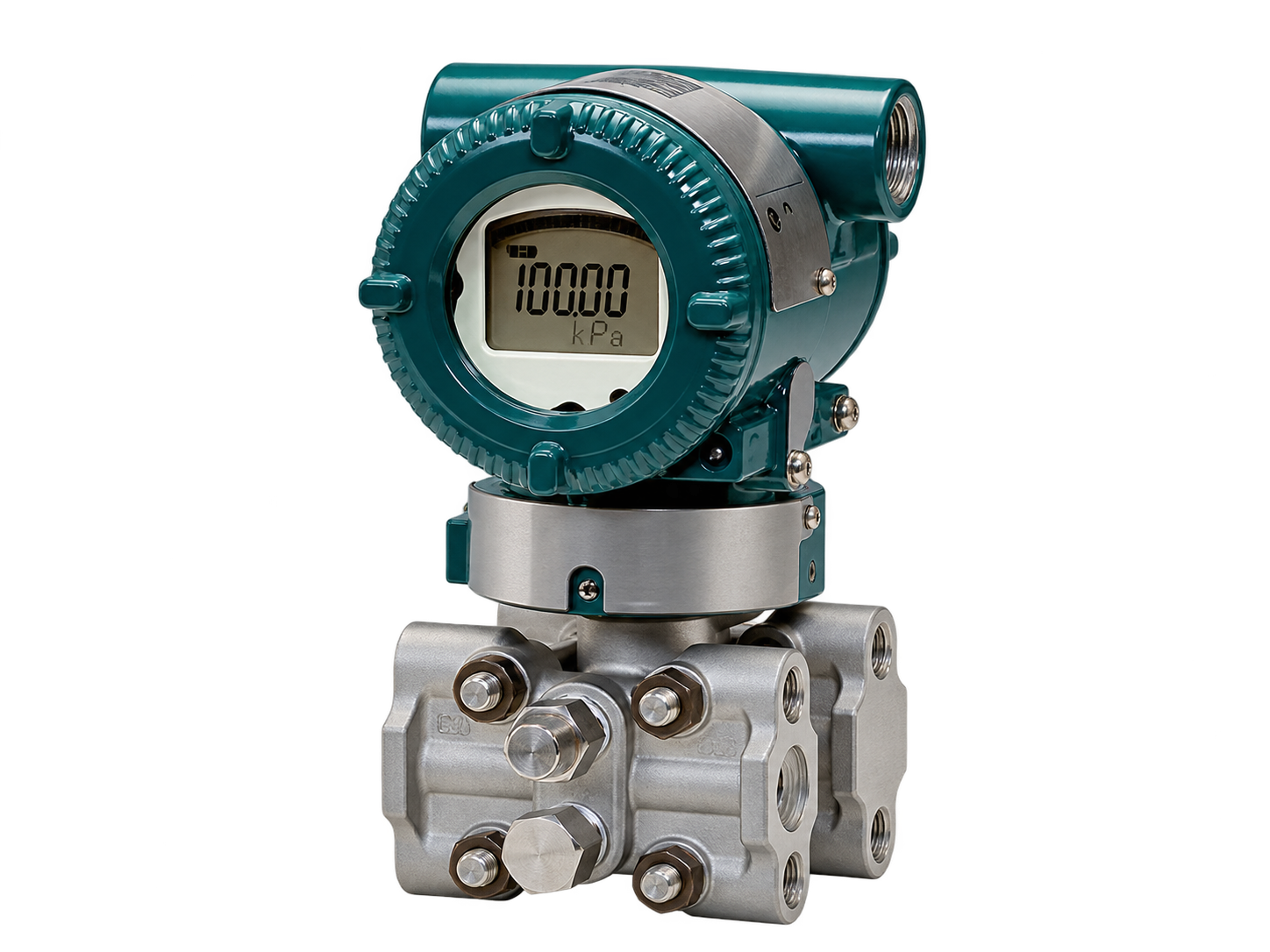

EJA110E
Standardowy przetwornik różnicy ciśnień w wykonaniu z tradycyjnym montażem do cieczy, gazów i pary.
- pomiar różnicy ciśnień oraz ciśnienia statycznego
- dokładność 0,055% i stabilność ±0,1% URL przez 10 lat
- LPS oraz wykonania Exida/TÜV SIL 2/SIL 3
Dane techniczne
| Dokładność | ±0,055% zakresu (do ±0,04% opcjonalnie) |
|---|---|
| Stabilność długoterminowa | ±0,1% URL przez 10 lat |
| Czas odpowiedzi | 90 ms |
| MWP | 2300 psi; opcjonalnie 3600 psi |

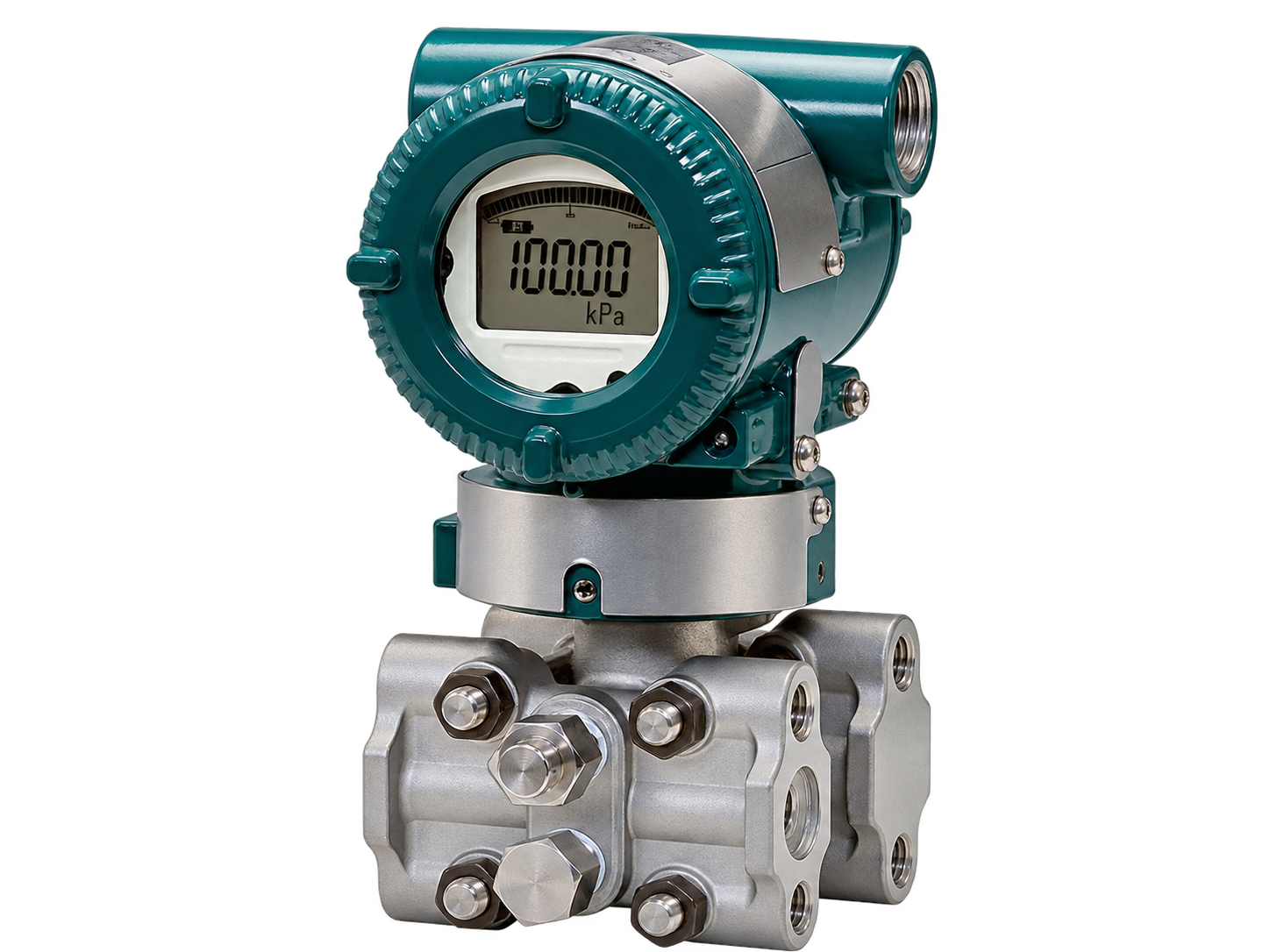

EJX110A
Wysokowydajny przetwornik różnicy ciśnień w wykonaniu z tradycyjnym montażem do wymagających aplikacji procesowych.
- dokładność ±0,04% zakresu, opcjonalnie ±0,025%
- stabilność ±0,1% URL przez 15 lat
- czas odpowiedzi 90 ms, MWP 3600 psi, LPS i SIL 2/SIL 3
Dane techniczne
| Dokładność | ±0,04% zakresu (do ±0,025% opcjonalnie) |
|---|---|
| Stabilność długoterminowa | ±0,1% URL przez 15 lat |
| Czas odpowiedzi | 90 ms |
| MWP | 3600 psi |
