ABB przemysłowe przetworniki ciśnienia do pomiaru ciśnienia względnego, absolutnego i różnicowego w instalacjach procesowych, energetycznych i hydraulicznych.
Dobór przetwornika wymaga określenia rodzaju ciśnienia, medium, zakresu pomiarowego, temperatury procesu, materiału membrany, przyłącza, klasy dokładności, protokołu komunikacyjnego i wymagań Ex/SIL.

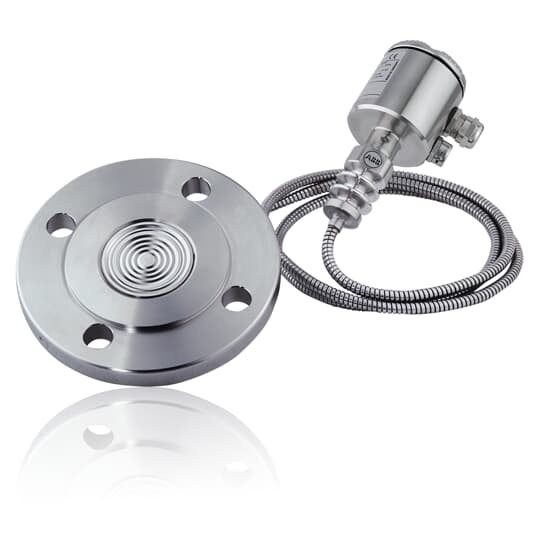

2600T
Przetwornik ciśnienia do pomiarów względnych, absolutnych i różnicowych w aplikacjach procesowych.
- komunikacja HART lub FOUNDATION Fieldbus
- wykonania z separatorami membranowymi
- diagnostyka urządzenia i konfiguracja zdalna
Dane techniczne
| Zakres pomiarowy | do 400 bar, zależnie od wykonania |
|---|---|
| Temperatura medium | do ok. 120°C bez separatora |
| Dokładność | do ±0,04% zakresu |
| Przyłącza | gwintowe i kołnierzowe |

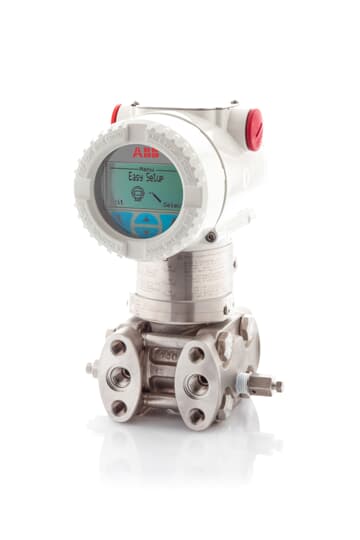

266DSH
Przetwornik różnicy ciśnień do pomiaru przepływu, poziomu hydrostatycznego i filtracji.
- zakresy niskiej różnicy ciśnień
- pierścienie odpowietrzające i drenażowe
- protokół HART
Dane techniczne
| Zakres statyczny | do 420 bar |
|---|---|
| Sygnał wyjściowy | 4–20 mA + HART |
| Materiał membrany | stal nierdzewna lub Alloy C |
| Stopień ochrony | IP66/IP67 |
266MST
Wysokowydajny przetwornik różnicy ciśnień z technologią MultiSensor do pomiaru przepływu, poziomu, ciśnienia i gęstości.
- jednoczesny pomiar różnicy i ciśnienia absolutnego
- kompensacja wpływu temperatury czujnika i ciśnienia absolutnego
- diagnostyka predykcyjna oraz wykonania SIL2/SIL3
Dane techniczne
| Zastosowanie | ciecze, gazy i para; przepływ, poziom, gęstość |
|---|---|
| Ciśnienie statyczne | do 41 MPa, zależnie od wykonania |
| Sygnał wyjściowy | 4–20 mA + HART lub FOUNDATION Fieldbus |
| Technologia czujnika | MultiSensor: Δp, ciśnienie absolutne i temperatura |
266RST
Przetwornik ciśnienia absolutnego w wykonaniu DP Style do pomiaru cieczy, gazów i pary w instalacjach procesowych.
- stabilny pomiar ciśnienia absolutnego
- moduł elektroniki wymieniany w warunkach eksploatacji
- konfiguracja Through The Glass i certyfikacja IEC 61508
Dane techniczne
| Typ pomiaru | ciśnienie absolutne |
|---|---|
| Medium | ciecze, gazy i para |
| Sygnał wyjściowy | 4–20 mA + HART lub FOUNDATION Fieldbus |
| Diagnostyka | SIL2 w układzie 1oo1; SIL3 w układzie 1oo2 |
266GRT
Przetwornik ciśnienia manometrycznego z oddzielającymi separatorami membranowymi do trudnych mediów i pomiaru poziomu.
- pomiary cieczy, gazów i pary oraz poziomu w zbiornikach otwartych
- spawane separatory membranowe i szeroki wybór cieczy wypełniających
- wykonania do mediów korozyjnych i wysokich temperatur
Dane techniczne
| Element pomiarowy | separator zdalny z kapilarą |
|---|---|
| Zastosowanie | ciśnienie manometryczne i poziom |
| Sygnał wyjściowy | 4–20 mA + HART lub FOUNDATION Fieldbus |
| Wykonanie | dobór membrany, kapilary i przyłączy do medium |
266MSH
Przetwornik różnicy ciśnień z technologią MultiSensor i wysoką odpornością na ciśnienie statyczne dla układów procesowych.
- monitoring przepływu, poziomu i ciśnienia
- detekcja zatykania linii impulsowych jako funkcja diagnostyczna
- certyfikacja SIL2/SIL3 zgodnie z IEC 61508
Dane techniczne
| Zastosowanie | przepływ, poziom i ciśnienie różnicowe |
|---|---|
| Odporność | wysokie ciśnienie statyczne, wg konfiguracji |
| Sygnał wyjściowy | 4–20 mA + HART lub FOUNDATION Fieldbus |
| Diagnostyka | Plugged Impulse Line Detection |
266CST
Przetwornik wieloparametrowy do kompensowanego pomiaru przepływu masowego cieczy, gazów i pary.
- jednoczesny pomiar różnicy ciśnień, ciśnienia absolutnego i temperatury
- dynamiczna kompensacja gęstości i parametrów przepływu
- zastosowanie w pomiarach przepływu i poziomu z kompensacją gęstości
Dane techniczne
| Mierzone parametry | Δp, ciśnienie absolutne i temperatura |
|---|---|
| Zastosowanie | przepływ masowy cieczy, gazów i pary |
| Kompensacja | gęstość, współczynnik wypływu i rozszerzalność termiczna |
| Sygnał wyjściowy | 4–20 mA + HART lub komunikacja cyfrowa |
