Valvosider projektuje przemysłowe zawory zaporowe grzybkowe do odcinania i dławienia przepływu w instalacjach energetycznych, chemicznych, petrochemicznych, rafineryjnych, morskich oraz kriogenicznych. Program obejmuje 17 rodzin konstrukcyjnych zgodnych z ASME lub DIN/EN: korpusy przelotowe, kątowe i typu Y, pokrywy skręcane i samouszczelniające, uszczelnienia mieszkowe oraz wykonania kriogeniczne.
Dobór wymaga określenia DN/NPS, PN/Class, obliczeniowego zakresu ciśnienie-temperatura, charakterystyki przepływowej, dopuszczalnego spadku ciśnienia, materiału korpusu i zespołu zamykającego, rodzaju przyłączy, sposobu napędu oraz wymagań dotyczących szczelności i emisji niezorganizowanej. Graniczne temperatury wykonań standardowych wynikają z klasy ciśnieniowej i materiału zgodnie z ASME B16.34 lub EN 12516.

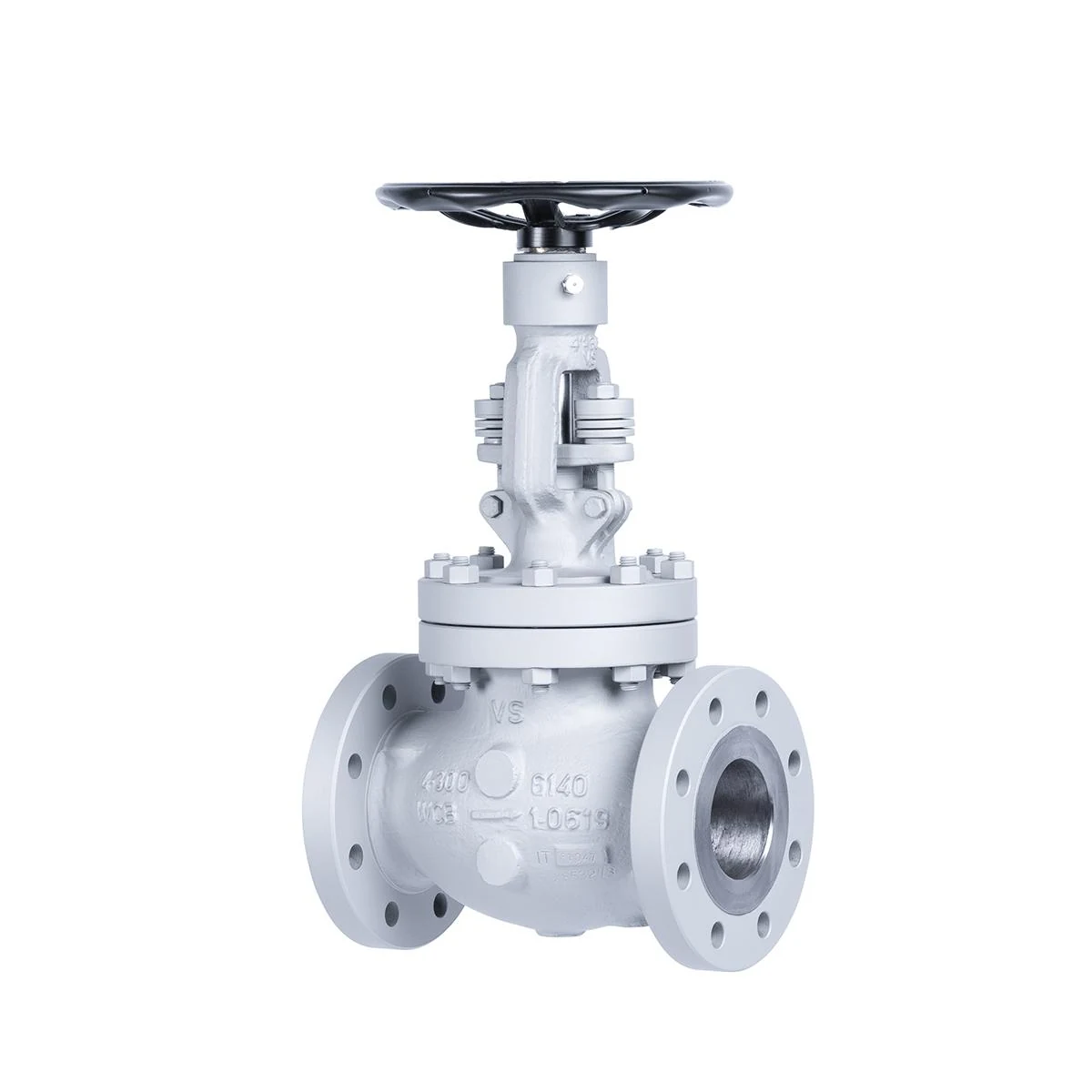

Przelotowe z pokrywą skręcaną – ASME i DIN
Zawory z korpusem przelotowym, pokrywą skręcaną i układem OS&Y do odcinania lub regulacji przepływu. Wznoszący trzpień zapewnia jednoznaczną sygnalizację położenia, a wymienne pierścienie gniazd ułatwiają remont zespołu zamykającego.
- ASME: fig. 460, 461, 462, 463 i 464; Class 150-1500; NPS 2-24, zależnie od klasy.
- DIN: fig. 1401, 1430, 1560, 1570 i 1580; PN 10/16-160; DN 15-600, dla PN 100/160 do DN 300.
- Normy: API 623, BS 1873, ASME B16.34 lub EN 12516; próby API 598 albo EN 12266.
- Przyłącza: RF, RTJ lub BW według ASME; kołnierze EN 1092 i końce BW według EN 12627/DIN 3239.
- Opcje: grzyb regulacyjny, funkcja stop-check, miękkie uszczelnienie, napawanie Stellite, Monel lub Hastelloy oraz dławnica live-loaded.

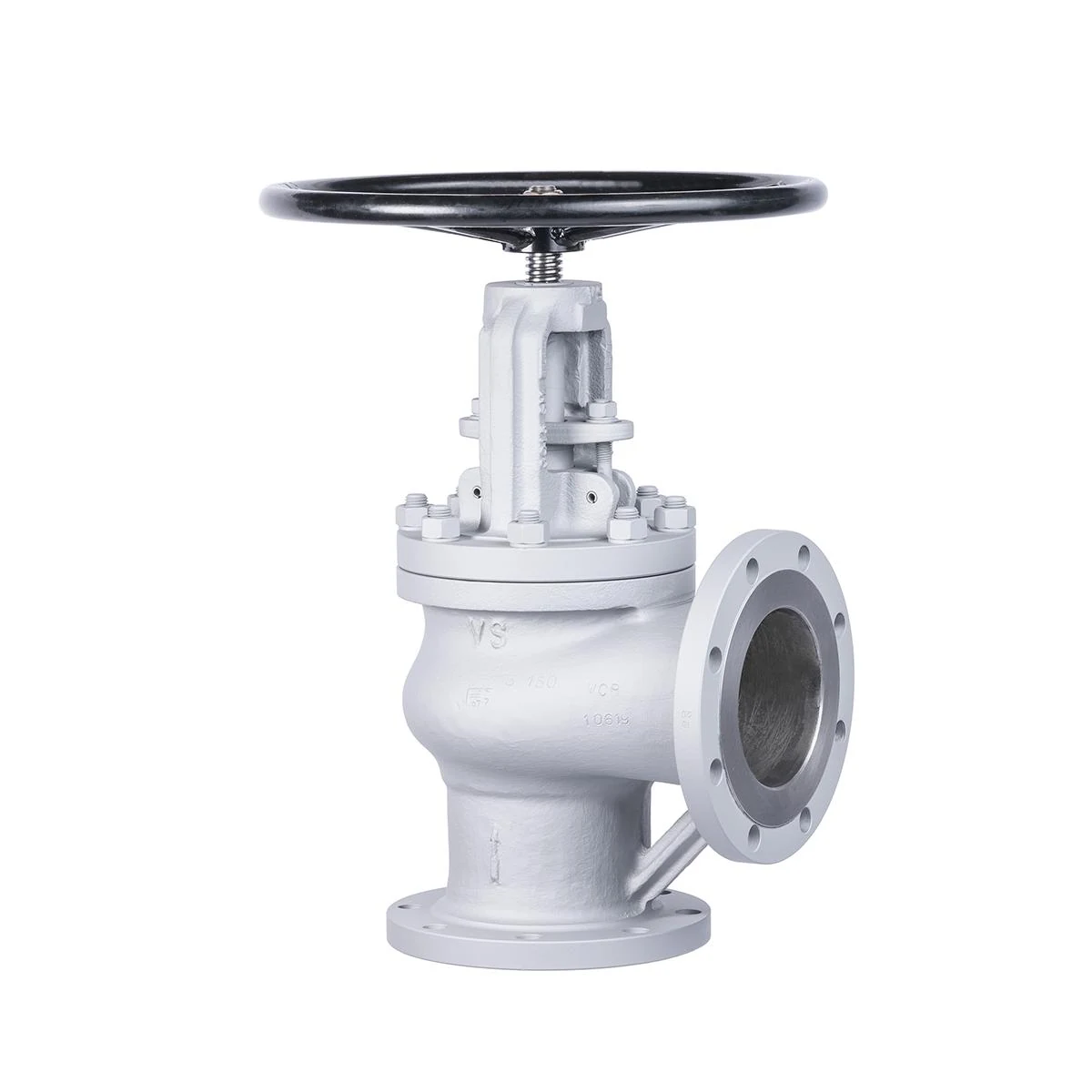

Kątowe 90 stopni z pokrywą skręcaną – ASME i DIN
Korpus kątowy realizuje zmianę kierunku przepływu o 90 stopni w obrębie jednego elementu armatury. Konstrukcja ogranicza liczbę kształtek w rurociągu i jest przeznaczona do instalacji, w których wymagane są jednocześnie funkcje odcięcia lub dławienia oraz zmiana kierunku przewodu.
- ASME: fig. 460A-464A; Class 150-1500; NPS 2-16, dla Class 900/1500 do NPS 12.
- DIN: fig. 1410, 1440, 1560A i 1570A; PN 10/16-100; DN 15-600, dla PN 100 do DN 300.
- Budowa: pokrywa skręcana, OS&Y, trzpień wznoszący i obrotowy grzyb na końcu trzpienia.
- Przyłącza: RF, RTJ, BW lub wykonania DIN/EN.
- Badania: API 598, API 6D lub EN 12266, zależnie od wykonania.

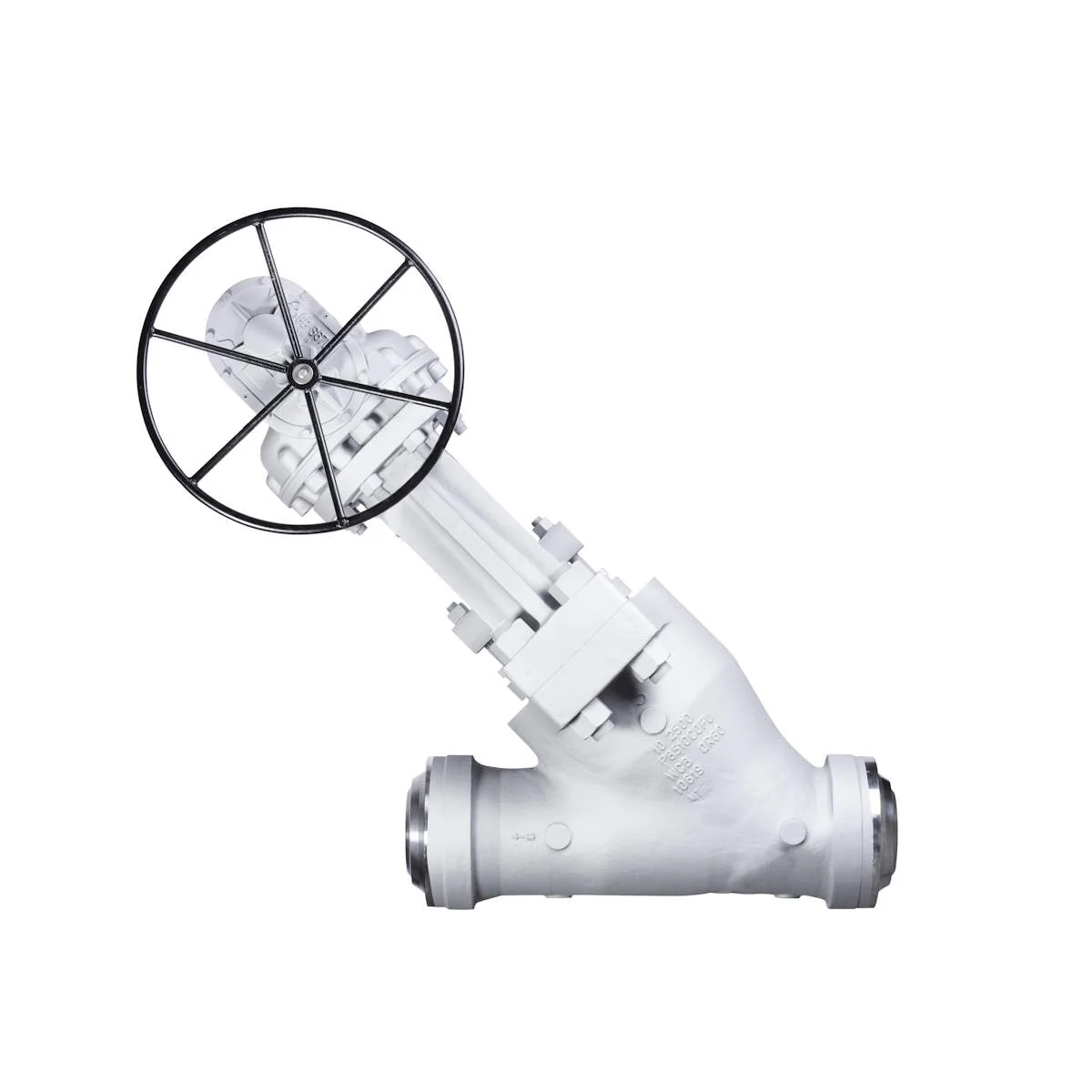

Konstrukcje typu Y z pokrywą skręcaną – ASME i DIN
Skośne usytuowanie trzpienia i zespołu zamykającego prostuje drogę przepływu w porównaniu z klasycznym korpusem przelotowym. Pozwala to zmniejszyć opory miejscowe i turbulencje przy zachowaniu funkcji odcinającej oraz możliwości dławienia medium.
- ASME: fig. 460Y-464Y; Class 150-1500; NPS 2-16, dla Class 900/1500 do NPS 12.
- DIN: fig. 1403, 1432, 1560Y i 1570Y; PN 10/16-100; DN 15-600, dla PN 100 do DN 300.
- Normy: API 623, BS 1873, ASME B16.34 albo EN 12516.
- Zespół zamykający: wymienne gniazdo i grzyb obrotowy; opcjonalne napoiny twarde i wykonania odporne korozyjnie.
- Napędy: ręczny, przekładniowy, pneumatyczny, elektryczny lub hydrauliczny.

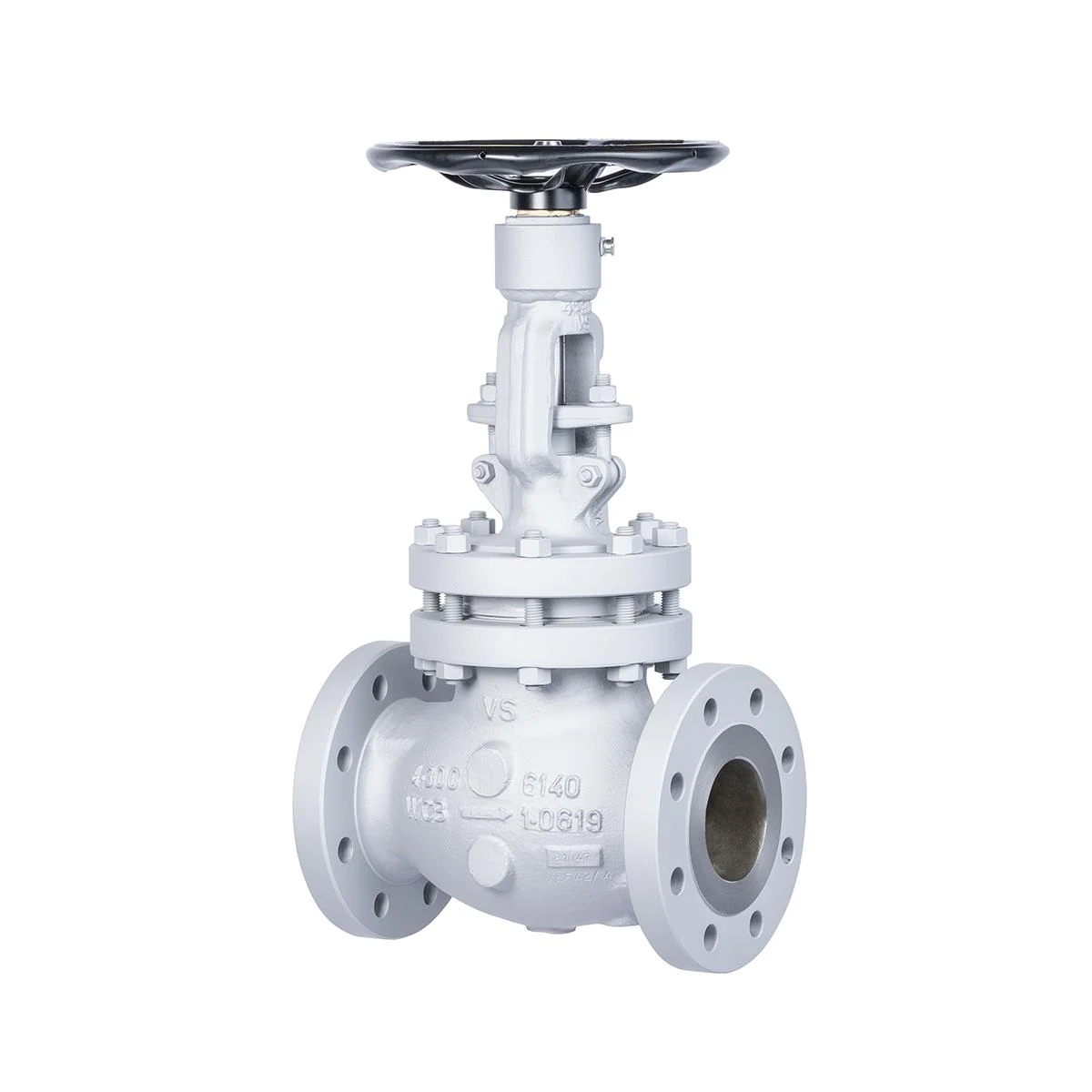

Uszczelnienie mieszkowe – przelotowe, kątowe i typu Y
Metalowy mieszek oddziela medium procesowe od dławnicy trzpienia i ogranicza emisję niezorganizowaną. Wtórne uszczelnienie dławnicowe pełni funkcję zabezpieczającą. Konstrukcje są przeznaczone do mediów toksycznych, lotnych, palnych, korozyjnych oraz procesów wymagających wysokiej szczelności zewnętrznej.
- ASME: przelotowe 460SO-464SO oraz typu Y 460YSO-464YSO; Class 150-1500, NPS 2-16 lub do NPS 12 dla wyższych klas.
- DIN przelotowe: 1800, 1670, 1560SO i 1570SO; PN 10/16-100, DN 15-600, dla PN 100 do DN 300.
- DIN kątowe: 1810, 1680, 1560ASO i 1570ASO; PN 10/16-100.
- DIN typu Y: 1432SO, 1560YSO i 1570YSO; PN 40-100, DN 50-600, dla PN 100 do DN 300.
- Mieszek: stal F316L/X6CrNiTi18-10, opcjonalnie Inconel 625 w wybranych wykonaniach.

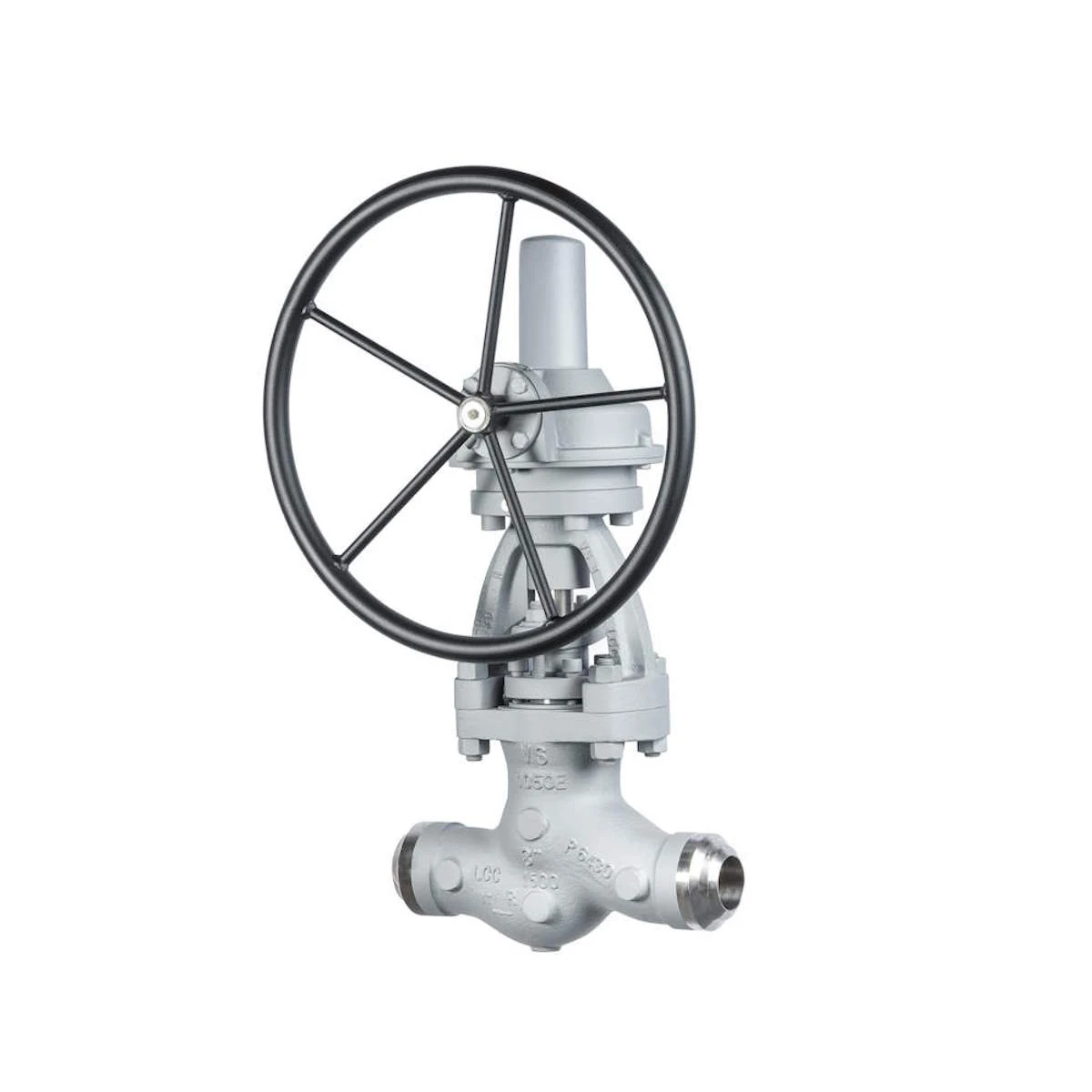

Pokrywa samouszczelniająca Pressure Seal – przelotowe i typu Y
Pokrywa samouszczelniająca wykorzystuje ciśnienie wewnętrzne do zwiększania docisku uszczelnienia. Rozwiązanie jest przeznaczone do rurociągów pary wysokoprężnej, wody zasilającej kotły oraz innych obiegów energetycznych o wysokim ciśnieniu i temperaturze.
- ASME przelotowe: P62-P65; Class 600-2500; NPS 2-16, dla Class 1500/2500 do NPS 12.
- ASME typu Y: P82-P85; Class 600-2500; NPS 2-16, dla Class 1500/2500 do NPS 12.
- DIN przelotowe: P162-P166; PN 100-420; DN 50-600.
- DIN typu Y: P182-P186; PN 100-420; DN 50-600.
- Normy: ASME B16.34, MSS-SP-144 lub EN 12516; próby API 598 albo EN 12266.

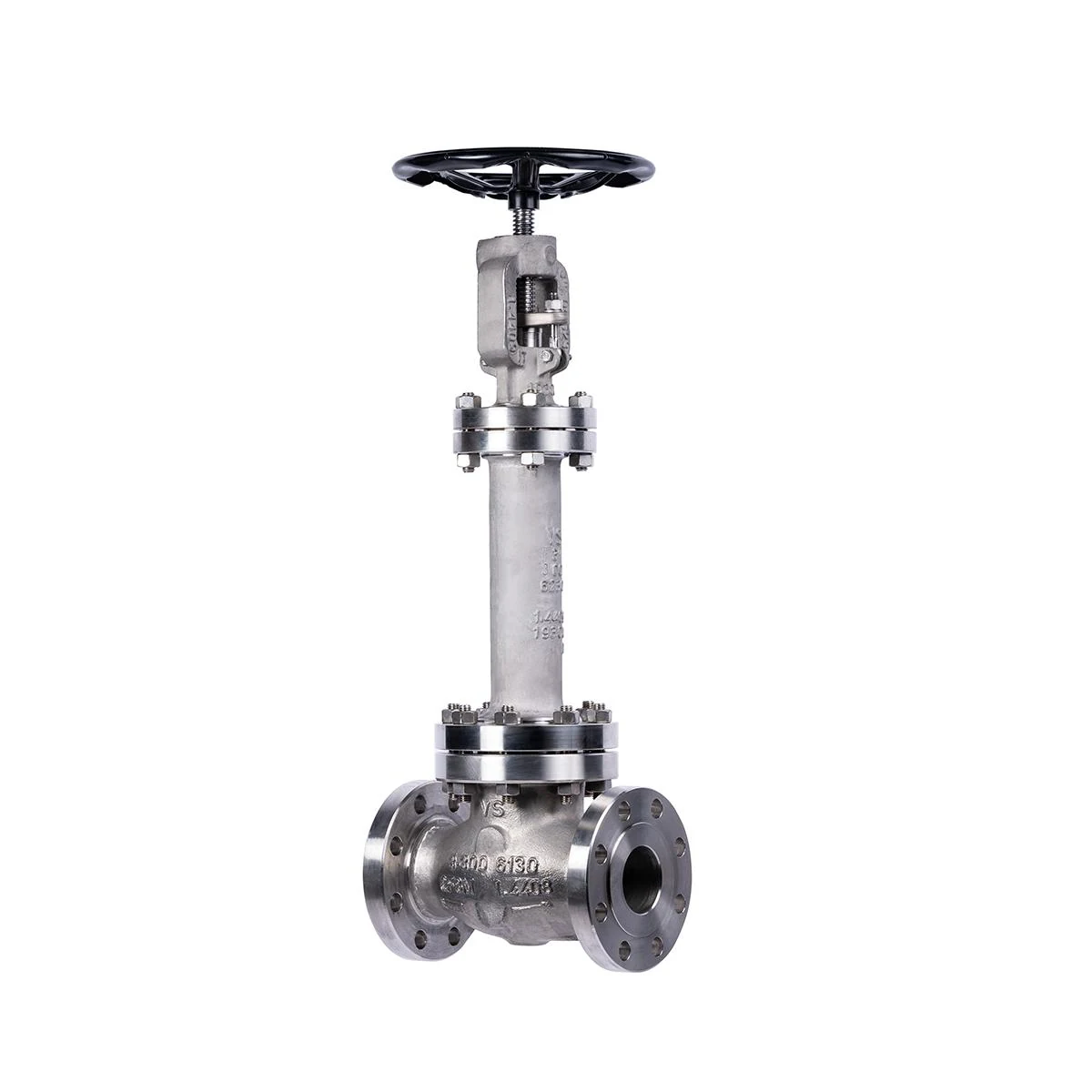

Wykonania kriogeniczne – ASME i DIN
Zawory z wydłużoną pokrywą, która odsuwa uszczelnienie trzpienia od strefy niskiej temperatury i umożliwia prawidłową izolację rurociągu. Są przeznaczone między innymi do LNG, LOX, LIN, ciekłego argonu oraz instalacji wodoru i helu.
- Temperatura minimalna: do -196 °C, zależnie od medium, materiału i procedury kwalifikacji.
- ASME: fig. 460EB-464EB; Class 150-1500; NPS 2-16, dla Class 900/1500 do NPS 12.
- DIN: fig. 1430EB, 1560EB i 1570EB; PN 25/40-100; DN 15-600, dla PN 100 do DN 300.
- Normy: API 623, BS 1873, ASME B16.34, ISO 28921, BS 6364 lub EN 12516.
- Materiały: korpusy i elementy wewnętrzne ze stali odpornych na kruche pękanie w temperaturze obliczeniowej.
