STRACK Armaturenwerke GmbH produkuje zawory zaporowe grzybkowe do odcinania i dławienia przepływu cieczy, gazów i pary w instalacjach energetycznych, chemicznych, petrochemicznych, rafineryjnych oraz offshore. Program obejmuje konstrukcje dławnicowe, korpusy proste, typu Y i kątowe, pokrywy skręcane lub samouszczelniające oraz wykonania do instalacji HF i syntezy wysokociśnieniowej.
Dobór zaworu wymaga sprawdzenia prędkości medium, współczynnika przepływu, dopuszczalnego spadku ciśnienia, ryzyka kawitacji lub przepływu zdławionego, siły napędu, klasy szczelności, materiału korpusu i trimu oraz wykresu ciśnienie-temperatura. Wartości graniczne należy każdorazowo potwierdzić dla konkretnego materiału i wariantu konstrukcyjnego.
STRACK S20 / S24 / S430 – zawory zaporowe ogólnego zastosowania
Zawory z uszczelnieniem dławnicowym i trzpieniem wznoszącym, obrotowym lub nieobrotowym. Dostępne korpusy proste, typu Y i kątowe umożliwiają dopasowanie drogi przepływu oraz zabudowy do parametrów instalacji.
- Zakres wymiarowy: DN 15-300 / NPS 1/2-18.
- Ciśnienie nominalne: PN 10-160 / ASME Class 150-2500.
- Temperatura obliczeniowa: od -196 do +650 °C.
- Materiały: stale węglowe do temperatur niskich i podwyższonych, stale nierdzewne i wysokochromowe, Hastelloy, Inconel, czysty nikiel oraz stopy specjalne.
- Przyłącza: kołnierzowe, BW, SW, gwintowane lub wykonania projektowe.
- Zastosowanie: gazy, ciecze, para nasycona, woda kotłowa i chłodząca; procesy chemiczne i rafineryjne.
STRACK S21 – kompaktowe zawory wysokociśnieniowe
Kute zawory zaporowe z integralnym układem dławnicowym w korpusie, nieobrotowym trzpieniem wznoszącym i prostą drogą przepływu. Konstrukcja jest przeznaczona do obiegów o wysokim ciśnieniu i temperaturze, w których istotna jest mała średnica nominalna oraz wysoka odporność mechaniczna korpusu.
- Zakres wymiarowy: DN 10-50 / NPS 1/2-2 1/2.
- Ciśnienie nominalne: PN 160-630 / ASME Class 900-4500.
- Temperatura obliczeniowa: od -196 do +650 °C.
- Materiały: stale węglowe do temperatur niskich i podwyższonych, stale nierdzewne do temperatur podwyższonych oraz stopy specjalne.
- Przyłącza: kołnierzowe, BW, SW, gwintowane lub wykonania projektowe.
- Napęd: koło ręczne, łańcuchowe, siłownik pneumatyczny lub elektryczny; prototyp VdTÜV.
STRACK S22 / S74 – kute zawory Pressure Seal
Wysokociśnieniowe zawory zaporowe z pokrywą samouszczelniającą i dławnicowym uszczelnieniem trzpienia. Rosnące ciśnienie wewnętrzne zwiększa docisk uszczelnienia pokrywy, dzięki czemu konstrukcja jest przystosowana do obiegów parowych i procesowych o wysokich parametrach.
- Zakres wymiarowy: DN 50-300 / NPS 2-12.
- Ciśnienie nominalne: PN 160-630 / ASME Class 900-4500.
- Temperatura obliczeniowa: od -196 do +650 °C.
- Korpus: prosty, typu Y lub kątowy.
- Materiały: stale węglowe, nierdzewne i wysokochromowe do temperatur niskich i podwyższonych oraz stopy specjalne.
- Przyłącza i napędy: kołnierze lub BW; koło ręczne, przekładnia albo siłownik pneumatyczny tłokowy.

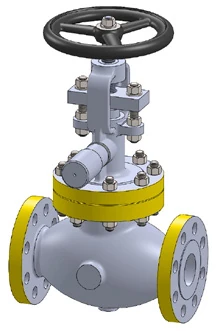

STRACK S97 – zawory zaporowe do instalacji HF
Zawory zaprojektowane do instalacji alkilacji z kwasem fluorowodorowym. Dobór materiałów części ciśnieniowych i zwilżanych opiera się na odporności korozyjnej Monelu albo układu stal węglowa z napoiną, wykładziną i elementami wewnętrznymi z Monelu.
- Zakres wymiarowy: NPS 1/2-24.
- Klasa ciśnienia: ASME Class 150-800.
- Zakres ciśnienie-temperatura: zgodnie z ASME B16.34 dla zastosowanego materiału.
- Korpus: przelotowy; przyłącza kołnierzowe, BW, SW lub wykonania projektowe.
- Obsługa: koło ręczne lub inne wykonanie uzgodnione dla instalacji.
- Zastosowanie i dopuszczenia: instalacje alkilacji HF; UOP oraz TA-Luft.
STRACK S431HS – zawory do syntezy wysokociśnieniowej
Specjalne zawory zaporowe w korpusie kątowym do obiegów syntezy chemicznej. W zależności od wykonania trzpień jest uszczelniany metalowym mieszkiem z awaryjną dławnicą albo zespołem dławnicowym. Konstrukcja jest przeznaczona do bardzo wysokiego ciśnienia oraz agresywnych warunków procesowych.
- Zakres wymiarowy: DN 6-120.
- Ciśnienie nominalne: PN 325.
- Temperatura obliczeniowa: od -196 do +800 °C.
- Materiały: stale węglowe, nierdzewne i wysokochromowe, Hastelloy, Inconel, czysty nikiel, tytan oraz stopy specjalne.
- Przyłącza: kołnierze gwintowane, kołnierze standardowe, BW, SW lub wykonania projektowe.
- Zastosowanie: instalacje mocznikowe i amoniakalne oraz obiegi wodoru i węglowodorów w syntezie wysokociśnieniowej.
